Toyota Corolla Ласточка › Бортжурнал › Замена ремня ГРМ на 4e-fe

Дошли руки до ГРМ, купил еще осенью. То инструмента нет, то места нет, а тут я для себя открыл Сам Себе Механик и поехал менять.
Номера ремня и роликов можете найти в моей прошлой записи в БЖ.

Вот мой мини фотоотчет.

Поставил упоры под задние колеса, поддомкратил авто, снял левое колесо

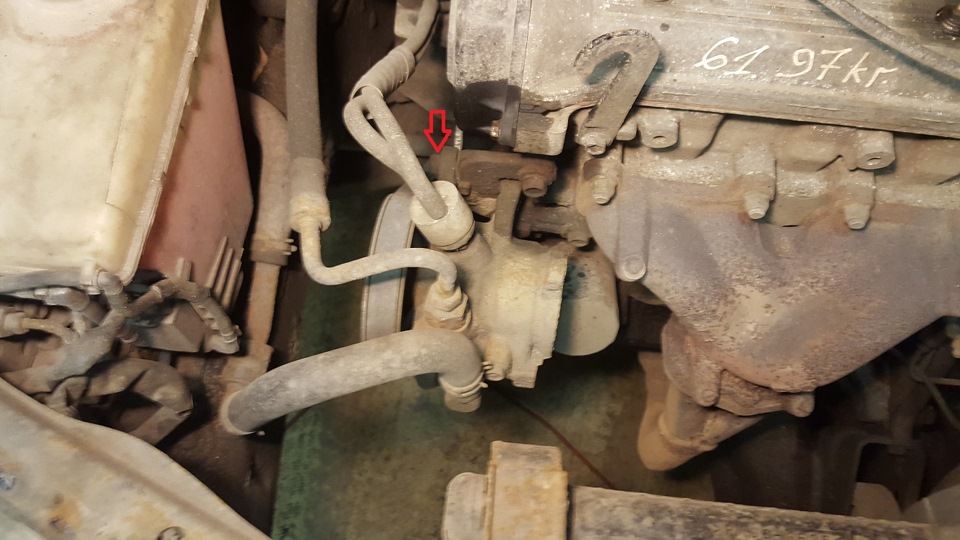

Открыл капот, ослабил болт насоса гидроусилителя

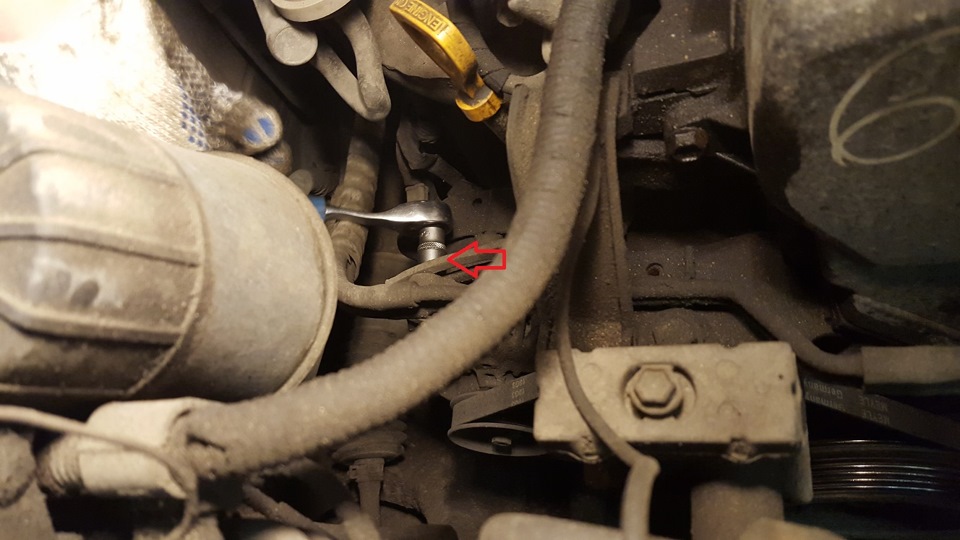

Залез снизу, открутил натяжителя ремня гура (красная метка) и ослабил нижний болт насоса ГУР (желтая метка)

Далее ослабил болт натяжения генератора

Открутил четыре болта защитной крышки ремня ГРМ

Достал ремни ГУР и генератора. Вытащил верхнюю часть защитной крышки

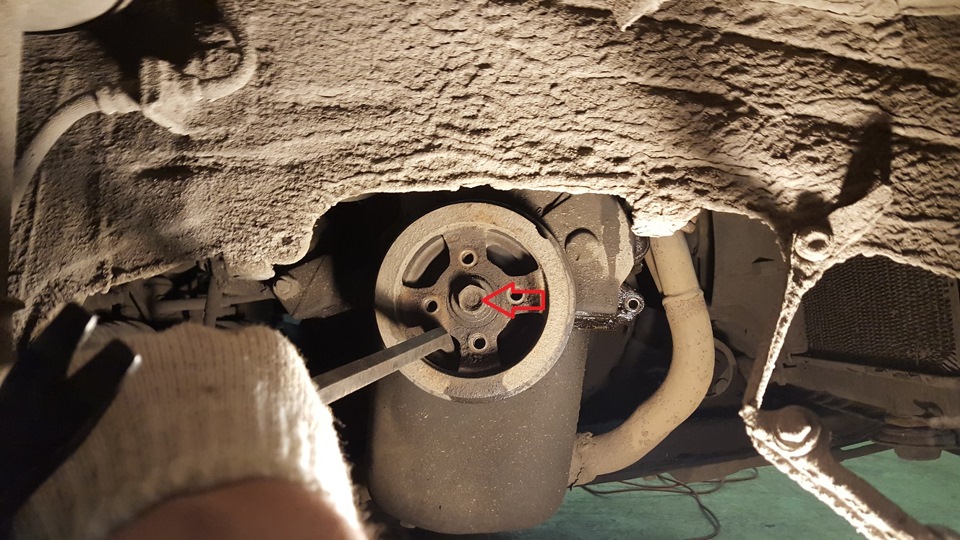

Переносимся под колесную арку и откручиваем один из шкивов. Центральный болт держим (на 19), а маленькие (по моему на 12) откручиваем

По идее шкив надо снять без усилий, но мне пришлось попотеть, чтоб его снять
На всякий случай для новичков: коленвал — снизу, распредвал — сверху =)
Далее за центральный болт шкива воротком проворачиваем по часовой стрелке, чтоб сошлась метка на распредвале. А прорезь на шкиве должна сойтись на пластиковой защитной крышке ГРМ с нулем. У меня грм был на отметке -10, когда зубчатый ремень снял, примерно на один зуб провернул коленвал.

Теперь надо зажать шкив, чтобы не проворачивался и открутить центральную гайку. У меня она прикипела знатно, воротком идти не хотела, после обильного поливания WD40 и пневмопистолета она открутилась.

Далее оставшийся шкив я снимал съемником, хотя по идее он тоже должен выйти без усилий.

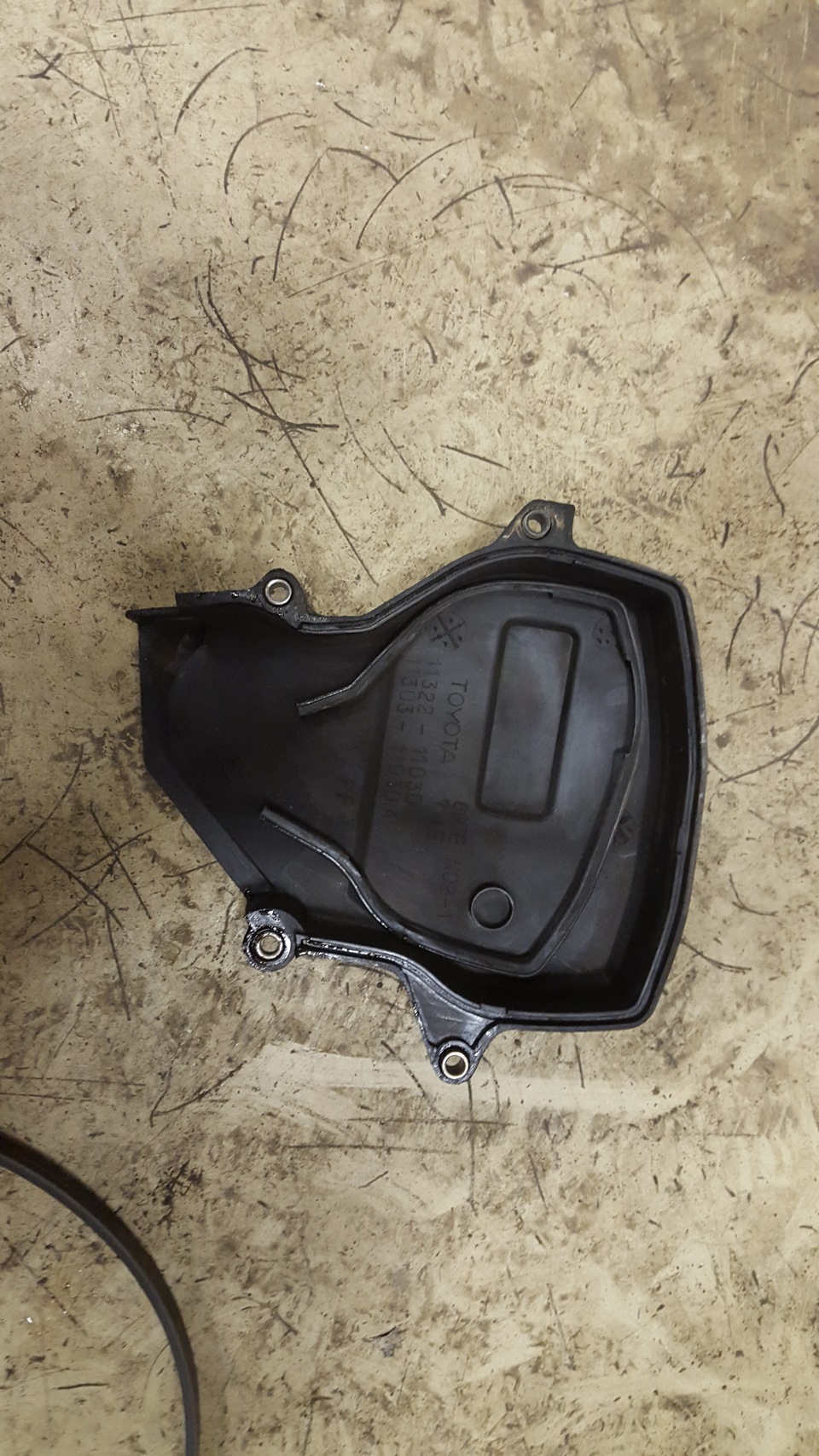

Откручиваем 3 оставшихся болта защитной крышки грм и вытаскиваем. У меня фото чудесным образом не оказалось, но их видно, я думаю разберетесь. После того, как снимете крышку, на коленвале будет что-то типа шайбы перфорированной. Она просто рукой вытаскивается.

Сняли крышку и видим такую картину. Надо ослабить болт натяжного ролика и снять пружинку.

Далее откручиваем болт паразитного ролика, вытаскиваем зубчатый ремень

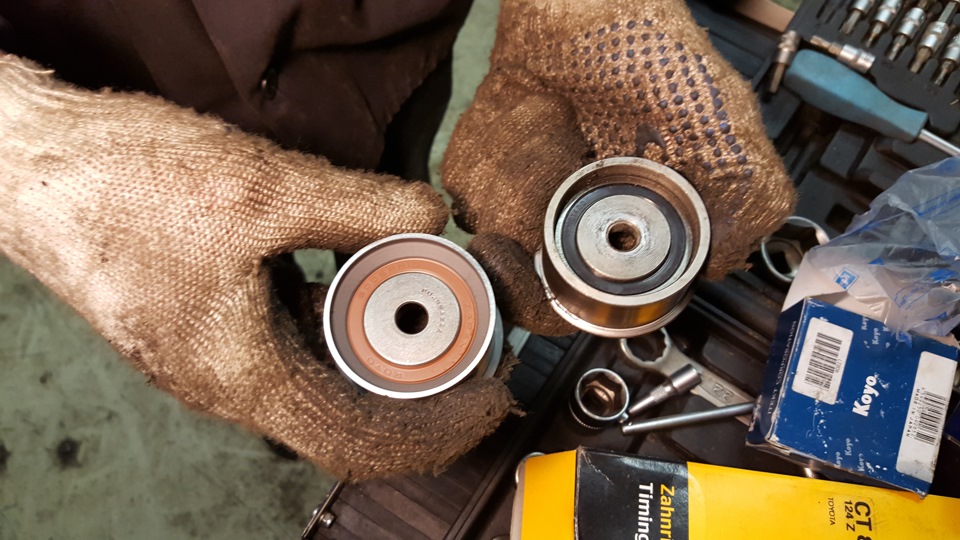

Далее насаживаем новый паразитный ролик

Потом новый зубчатый ремень, надевайте снизу, протаскивайте в натяжку через паразитный ролик и надевайте на распредвал. Смотрите, чтобы не провисал и не соскочил на зуб.

Далее насаживаем натяжной ролик и ставим пружинку на место

Затяните болты паразитного и натяжного ролика.

Далее собираем в обратном порядке. На коленвал установите обратно перфорированную шайбу, защитную крышку зубчатого ремня, далее шкив и закрутите болт.

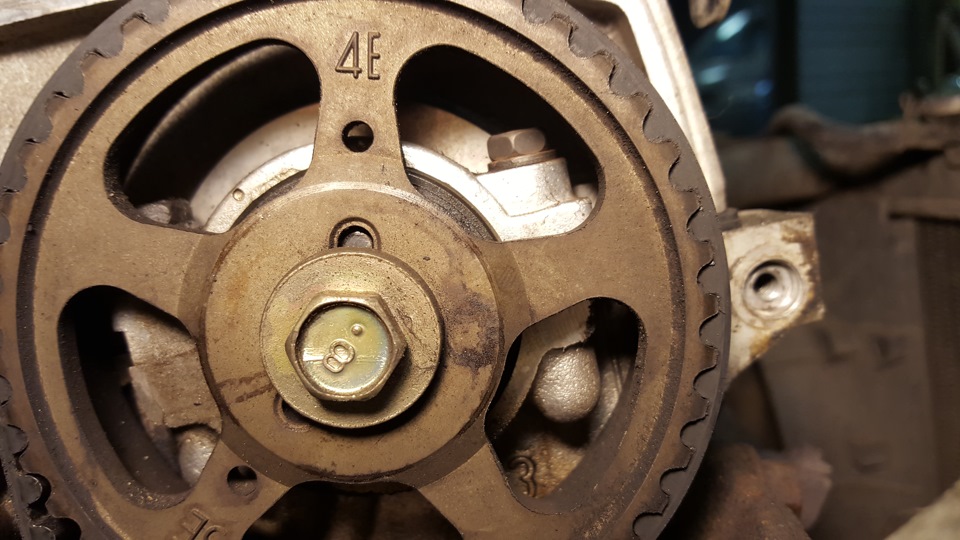

Сверьте еще раз метки

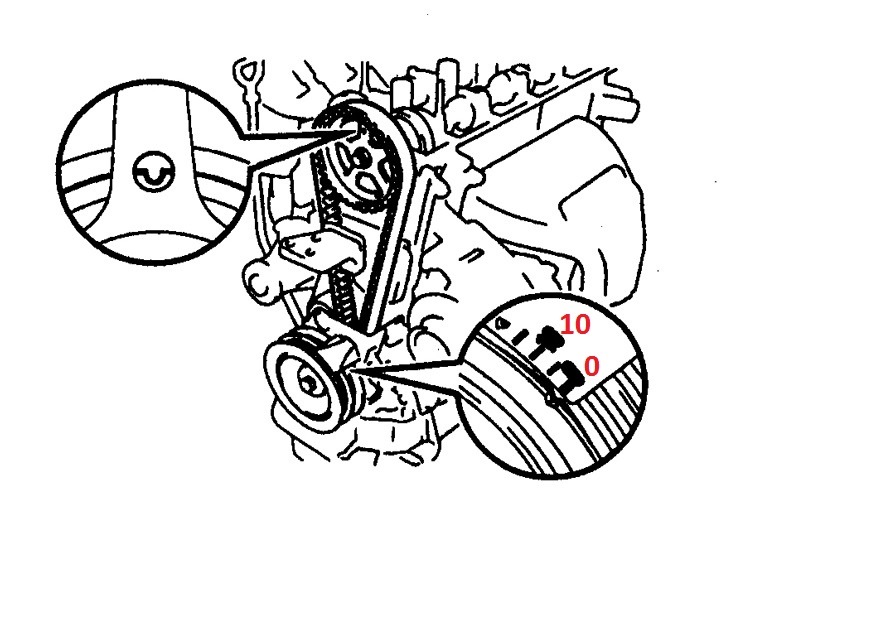

На всякий случай: у вас должны сойтись метки на коленвале (ноль на защитной крышке зубчатого ремня) и распредвале (точка 4E с верхней точкой). Там есть еще промежуточный вал, правее коленвала.
У промежуточного вала нет никакого чёткого положения, которое надо «выставлять». Его вращение лишь приводит к вращению шестерней в масляном насосе.

Теперь воротком проверните шкив коленвала пару оборотов по часовой стрелке, тем самым проверив, что вы правильно собрали. Если все ОК, то собираем остальное: второй шкив, верхнюю часть защитной крышки зубчатого ремня. Ремень ГУРА натягиваем болтом, а генератор надо упереть фомку таким образом, чтоб натянулся поликлиновый ремень и затягиваем гайку.
Ну теперь можно заводить двигатель и радоваться жизни.

Аренда бокса с инструментом за 2.5 часа мне обошлась в 500 рублей, вместо 3-4 тысяч за замену на сервисе. Я доволен)

labavto.com

Как известно, для нормальной работы любого автомобиля все его узлы, агрегаты и механизмы должны функционировать должным образом. Автомобили Тойота Королла, как и другие машины зарубежного производства, разумеется, ломаются реже отечественных авто. Однако это не избавляет владельцев этих моделей машин время от времени осуществлять замену ремня или цепи ГРМ. Ниже вы сможете узнать, в каких случаях необходимо осуществлять эту процедуру и что для этого потребуется.

Необходимость замены элемента

Автомобиль Тойота Королла

Вопрос о необходимости замены цепи или ремня ГРМ рано или поздно предстанет перед любым автовладельцем Тойота Королла. Работоспособности цепи и ремня необходимо уделять должное внимание, поскольку сам механизм ГРМ является важным устройством. При его неработоспособности запуск двигателя будет невозможным. Если вы заметили, что с вашей цепью или ремнем что-то не то, и приведенные ниже симптомы проявились в вашей Тойоте Королле, то замену элемента откладывать нельзя.

Как же понять, что цепь или ремень ГРМ пришли в негодность и необходима их замена:

• в том случае, если цепь или ремень уже отработали свой ресурс эксплуатации и их внешний вид оставляет желать лучшего;
• если на компоненте механизма появились трещины или другие следы механических повреждений (особенно трещины отчетливо проявляются, если согнуть ремешок);
• если на цепи или ремне вы увидели масляные следы (перед заменой следует ликвидировать причину протечки моторной жидкости);
• если структура ремешка начала приходить в негодность, то есть от него начали отслаиваться верхние слои, нитки.

Извините, в настоящее время нет доступных опросов.

Ну и, разумеется, замена ремня или цепи должна осуществляться в соответствии с требованием производителя. Производитель Тойота рекомендует всем владельцам Королл осуществлять эту процедуру не реже, чем каждые 140 тысяч км пробега. Но российские и украинские дилеры рекомендуют делать это не реже, чем при пробеге 100 тысяч км. На практике цепь или ремень рвется или приходит в негодность на этом пробеге.

Процесс замены

Инструментарий

Чтобы процедура не заняла много времени, нужно все подготовить заранее:

Поэтапная инструкция

1. Сначала отключите АКБ и установите свою Тойоту Короллу на стояночный тормоз. Подставьте опоры под колеса, чтобы машина надежно стояла на месте.
2. Используя домкрат, приподнимите переднюю часть авто и подставьте под нее кирпичи, а затем открутите болты крепления правого переднего колеса. Переднее колесо вместе с обвесом бампера можно снять.
3. Далее, открутите свечи зажигания, после чего демонтируйте все приводные ремешки.
4. На фото стрелкой отмечен промежуточный ролик ремешка привода кондиционера, его нужно демонтировать.
5. Если ваша Тойота Королла оснащена актюатором круиз-контроля, то его нужно открутить и убрать в сторону. После этого осуществите демонтаж крышки ГБЦ.
6. Под мотор нужно подложить подставку, но она не должна упираться в пробку сливного отверстия моторной жидкости.
7. Теперь вам необходимо установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия. После этого вам потребуется поддеть и вытащить крышку смотрового люка, для чего заранее зафиксируйте маховик при помощи отвертки, чтобы он не проворачивался. Если вам кто-то помогает, то попросите друга открутить винт коленчатого шкива, так как самому это будет делать не очень удобно. Сам диск коленчатого шкива должен демонтироваться без проблем.
8. Осуществите демонтаж крышек зубчатого ремешка. Фланец ремня ГРМ необходимо демонтировать, но перед этим запомните его место расположения. В частности, вальцованная часть элемента должна быть обращена наружу.
9. Затем вам потребуется ослабить гаечным ключом затяжку регулировочного штифта натяжного ролика. Сам ролик нужно будет вдавить вовнутрь, чтобы он не мешал, а винт потребуется вновь затянуть. Ремень ГРМ можно снять с ведомой шестеренки. На фото двумя стрелками отмечены гайки опоры крепления мотора, их нужно открутить. Также необходимо открутить верхний винт, отмеченный стрелкой, и опустить мотор, после чего потянуть вверх нижнюю часть опоры и протянуть ремешок между ее верхней и нижней секциями.
10. Демонтируйте ремешок с ведущей шестеренки и вытащите его из подкапотного пространства. В том случае, если состояние ведущей шестеренки не особо вдохновляющее, ее необходимо заменить.
11. Затем вам потребуется отметить положение верхней мертвой точки элемента на шестеренке и масляном насосе, чтобы новый элемент был установлен правильно. Вся дальнейшая процедура по монтажу и выставлению меток должна осуществляться в обратной последовательности. Если вы все сделали правильно, то с этим проблем у вас не возникнет.

Запрос вернул пустой результат.

Сам ремень ГРМ при замене запрещается выворачивать наизнанку, также нельзя допустить попадание на него расходных материалов — масла, антифриза или топлива.

За неимением опыта подобную процедуру лучше доверить специалистам. Как вы видите, этот процесс — не из легких, на его выполнение потребуется время и определенные знания. Если вы что-то не поняли, прочитав инструкцию, то лучше доверьте свое авто профессионалам. И не покупайте некачественные ремни в сомнительных авто-магазинах. Лучше устанавливать на свое авто официальную продукцию от производителя. Покупая некачественный товар, вы обрекаете себя и свое авто на возможные проблемы в будущем, подумайте об этом перед покупкой.

Видео «Как заменить ремень ГРМ на Тойота»

На примере модели Тойота Карина предлагаем вам ознакомиться с процедурой замены ремня ГРМ — на моделях Королла процедура практически идентична.

Как поменять ремень ГРМ на Тойоте Королла своими руками?

Система газораспределительного механизма играет наиважнейшую роль в функционировании автомобиля. Она отвечает за синхронизацию работы поршней и клапанов мотора и благодаря ей происходит своевременная подача топливовоздушной смеси и отвода газов из цилиндров. Достигается это путём передачи вращательного момента с коленвала на распредвал через зубчатый ремень.

В статье мы рассмотрим, как заменить своими руками ремень газораспределительного механизма на Тойоте Корроле. Помимо этого, мы коснёмся того как правильно выбрать ремень, и что происходит при его несвоевременной замене.

Когда требуется замена?

Согласно регламенту технического обслуживания, замена ремня ГРМ на Тойоте Королла должна проводиться каждые 60 — 70 тысяч километров пробега. Впрочем, в определённых случаях, данная деталь может износиться и выйти из строя гораздо раньше положенного срока. Это может быть связано с чрезмерно агрессивным стилем вождения, наличием прицепа или даже с климатическими условиями. Определить, что с деталью что-то не так, достаточно сложно, поскольку признаки неисправности газораспределителя зачастую совпадают с признаками других агрегатов и систем автомобиля.

На потенциальную неисправность могут указывать:

• Подёргивание автомобиля при езде;
• Провалы в мощности при резком нажатии на газ;
• Выхлоп чёрного цвета;
• Проблемы со стартером;
• Стук и странные шумы в двигателе.

Обнаружив хотя бы один из этих признаков, следует незамедлительно провести диагностику систем автомобиля, в том числе и ремня ГРМ.

На его износ указывают:

• разрывы и трещины на его поверхности;
• стёртые или обломанные зубья;
• слабое натяжение или провисание.

Если ремень износился, его следует срочно заменить, в противном случае, это приведёт к весьма серьёзным последствиям для автомобиля. Его визуальную диагностику следует проводить каждые 20 — 25 тысяч километров.

Выбор нового ремня

При выборе нового ремня в первую очередь следует обратить внимание на продукцию бельгийской компании Gates и немецкой Conitech. Обе компании специализируются в производстве автомобильных компонентов и их продукция напрямую поставляется на конвейеры многих авто гигантов. Их продукция может похвастаться традиционно высоким качеством, однако цены на неё несколько завышены. Продукция от итальянской Dayco и немецкой Bosch ничуть не хуже и может похвастаться более доступными ценами.

При покупке нового ремня, как в прочем и любых других комплектующих, лучше всего обратиться в салон к официальному дилеру. Здесь стоит отметить несколько тонкостей. Так называемые «оригинальные» детали представляют по сути те же самые ремни, скажем от Bosch, на которые нанесли марку авто, а не производителя. Это такой хитрый трюк официального дилера, чтобы заставить вас заплатить на 30 — 50% больше. Часть автомобилистов верит, что «оригинальные» детали качественней, однако это не так. Они ничем не отличаются

«Тогда зачем идти к официальному дилеру если у него дороже?» Так вы обезопасите себя от подделок. Современные бутлегеры настолько преуспели в своём ремесле, что даже опытные продавцы не всегда могут отличить оригинал от подделки, не говоря уже об обычных автомобилистах. Поддельные ремни зачастую изготавливаются из некачественных материалов, попросту не выдерживающих нагрузок и постоянных перепадов температур. Такая деталь очень быстро испортится и лопнет в самый неподходящий момент.

Пошаговая инструкция самостоятельной замены ремня ГРМ на Тойоте Королла

Перед заменой ремня ГРМ на Toyota Corolla следует установить автомобиль в гараже, зафиксировать задние колёса и поставить автомобиль на ручник. Далее следует дать двигателю остыть на протяжении трёх четырёх часов. Проводя замену на горячем двигателе, вы рискуете получить ожог и неправильно выставить натяжение ремня. Непосредственно перед самой заменой, следует отсоединить негативный контакт аккумуляторной батареи и извлечь ключи из зажигания.

Для замены вам потребуется:

• Набор рожковых ключей;
• Трещотка и набор головок с удлинителями;
• Домкрат;
• Отвёртка;
• Растворитель коррозии WD-40 (опционально).

Снятие ремня

Снятие ремня ГРМ на Тойоте Королла происходит следующим образом:

1. Поддомкрачиваем автомобиль;
2. Демонтируем правое переднее колесо и боковую пластиковую защиту;
3. Сливаем омывательную жидкость, после чего демонтируем бачок омывателя;
4. Снимаем зажигательные катушки, после чего выкручиваем свечи зажигания;
5. Демонтируем клапанную крышку двигателя;
6. Ослабляем натяжитель, после чего снимаем ремень навесных агрегатов;
7. Демонтируем паразитный ролик компрессора;
8. Совмещаем метку на шкиве коленвала с меткой на крышке газораспределителя. Для этого выставляем поршень первого цилиндра в верхнюю мёртвую точку;
9. Снимаем крышку смотрового окна и фиксируем маховик;
10. Выкручиваем болт на шкиве коленвала, после чего снимаем крышку ремня ГРМ и демонтируем направляющий фланец ремня;
11. Выкручиваем болт натяжителя, вдавливаем ролик и опять затягиваем болт;
12. Демонтируем опору двигателя, после чего извлекаем ремень газораспределителя из моторного отсека.

Установка

Последовательность действий такова:

1. Установка ремня ГРМ на Тойоте Королла проходит по следующему алгоритму:
2. Очищаем область двигателя, на которой расположена систем ГРМ;
3. В случае необходимости меняем паразитные ролики;
4. Надеваем ременную передачу и устанавливаем направляющий фланец;
5. Устанавливаем нижнюю крышку и шкив коленвала;
6. Проверяем метки. Для этого проворачиваем шкив коленвала и смотрим не сбились ли метки;
7. Оставшуюся сборку проводим в обратном порядке.

Последствия несвоевременной замены

Несвоевременная замена ремня газораспределительного механизма может привести к весьма печальным последствиям для автомобиля. Износ детали приводит к снижению динамических характеристик автомобиля и может вызвать дополнительные неисправности.

Рано иди поздно, изношенная или повреждённая деталь может разорваться. В ходе обрыва, происходит рассинхронизация работы поршней и клапанов. В результате клапаны начинают бить по поршням, что приводит к изгибу клапанов и деформации головок поршней. Помимо этого, при обрыве, ремень имеет тенденцию наматываться на шкив генератора, блокируя коленвал, что приводит к дополнительным поломкам. Ремонт этих компонентов, как вы можете догадаться, обойдётся вам в кругленькую сумму.

Как правильно сделать замену ремня ГРМ на Toyota Corolla без негативных последствий

Износившийся ремень газораспределительного механизма может привести к остановке автомобиля Toyota Corolla посреди автомагистрали. Либо машина не заведется совсем. Чтобы этого избежать необходимо вовремя менять ремень ГРМ.

Но на СТО, если на вид ремень еще в порядке, у автовладельца нет желания ехать, и он может дотянуть до тех пор, пока механизм не выйдет из строя окончательно. Однако, вопрос решается намного проще и обычный автовладелец, даже новичок, сможет самостоятельно выбрать и сделать замену ремня ГРМ на Toyota Corolla.

Когда следует незамедлительно делать замену устройства

Внимание! Опытными механиками рекомендуется проводить техническое обслуживание раз в год. Во время процедуры ТО будут обнаружены дефекты или незначительные изменения, которые потребуют вмешательства и замены неисправных механизмов.

Однако. Если автовладелец по разным причинам не может посещать специализированное СТО, то ему нужно самому обратить внимание на следующие дефекты ГРМ и устранить их:

• закончился жизненный ресурс ременной детали, прописанный в книжке по эксплуатации;
• внешний вид говорит за себя о том, что его нужно заменить;
• появляются трещины или механические повреждения и с каждым разом их становится больше;
• масляные следы на ремне . Понадобится найти и ликвидировать причину утечки смазывающего средства;
• отслоение верхнего слоя, корда.

В этих случаях замена ГРМ Тойота Королла делается незамедлительно.

Еще один нюанс, на который многие новички автовладельцы не обращают внимание. Производитель рекомендует делать смену ремня один раз на 150 000 км пробега. Новичок водитель прочитал и забыл, пока на мониторе приборной панели не отобразится это число.

Так делать категорически нельзя. Производитель, когда тестирует автомобиль, исходит из легких условий эксплуатации в своей стране или в Европе, Соединенных Штатов Америки. В России дороги отличаются от европейских в худшую сторону, особенно в поселках городского типа, селах. Природные условия: затяжные морозные зимы, снежные завалы, скользкие дороги, жаркие летние сезоны в южных регионах Российской Федерации тоже вносят свою отрицательную лепту.

Такие условия эксплуатации называются экстремальными. В результате износ ременной детали происходит гораздо быстрее срока, указанного производителем. Поэтому российские поставщики настоятельно рекомендуют делать поправку на условия в которых используется машина. А точнее менять через 90 тысяч километров пробега ремень ГРМ.

Что дополнительно меняется с ремнем

Тойота Королла отказалась от установки ремня на ГРМ в 1998. Поэтому транспортные средства, выпущенные младше этого года, имеют цепь. А ремень устанавливался только на автомобили с мотором 4 A FE.

Вместе с ремнем меняются следующие комплектующие:

• передний сальник коленвала;
• сальник свечного колодца;
• насос антифриза.

Следует учесть, что цепь меняется реже, чем ременная деталь. А симптомы ее неисправности, которые должны заставить автовладельцы насторожиться могут быть такими, как шум, лязг металлического механизма при работе двигателя.

Меры предосторожности при замене ремня

Чтобы сделать замену, автовладельцу необходимо одеть перчатки, снять провода с клемм аккумуляторной батареи. Работать аккуратно, выставлять метки ровно в том положении, в котором они были зафиксированы до снятия.

Прежде чем заводить мотор нужно убедиться, что хозяин автомобиля провел всю работу правильно.

Инструкция по замене ремня

Шаги инструкции по гайду «Замена ГРМ Тойота Королла» (речь пойдет о ремне):

1. Так как провода с клемм АКББ уже сняты, осталось застопорить авто. Подставить под задние колеса стопорные камни. Поднять ручной тормоз.
2. Снять гайки с переднего правого колеса и поднять домкратом машину.
3. Убрать колесо и снять пластиковый каркас.
4. Отсоединить и убрать в сторону бачок омывателя стекол.
5. Снять свечи зажигания.
6. Убрать клапанную крышку мотора.
7. Отсоединить ремешки привода.
8. Вынуть ролик привода компрессора кондиционера. Вынуть актуатор, если автомобиль оснащен круиз-контролем.
9. Мотор приподнять посредством деревянной подставки.
10. Метку на шкиве коленвала свести с «0» на нижней крышке газораспределительного механизма.
11. Зафиксировать маховик .
12. Открутить болт шкивной винт коленвала.
13. Убрать пластиковую защиту с зубчатого ремня.
14. Разобрать направляющий фланец.
15. Ослабить вал-натяжитель. Вдавить его и затянуть. Теперь ремень должен легко слезть с ролика.
16. Открутить гайки на креплении внизу мотора, и выкрутить винт сверху.
17. Опустить мотор Тойота Королла, и вынуть деталь.
18. Ведущую шестеренку освободить от механизма.

Теперь нужно будет прочистить участок, где проходит ремешок. Одеть его и установить все в обратном порядке.

Замена цепи на двигателях современных Тойота Королла

Процедура замены цепи – более сложная нежели процесс смены ременной детали, хотя в некоторых моментах схожа. Если у автовладельца нет навыков и он не знает принцип работы мотора и его строение, то лучше оставить эту работу для опытных механиков.

1. Клеммы АКБ сняты, машина на ручнике. Это обязательное правило и первое действие.
2. Снять воздушное фильтрующее устройство.
3. Убрать защиту клапанов.
4. Установить двигатель по меткам, заготовленным производителем. Отметины на звездочке и корпусе мотора должны совпасть.
5. А отметка на шкиве должна совпасть с нижней.
6. Храповик убрать в сторону, чтобы не мешал.
7. Провернуть мотор плоским ключом.
8. Убрать провода с катушек зажигания.
9. Включить стартер.
10. Вынуть шкив коленвала. Снять переднюю крышку мотора.
11. Выкрутить, но не снимать болты натяжного вала, снять сам вал.
12. Снять звезду вспомогательного вала.
13. Вынуть цепь и установить другую.

Соберите все комплектующие в обратном порядке, когда цепь заменена. Перед этим нужно проверить звезды на люфт. Если люфтят, то заменить.

Внимание! И цепь, и ремень одевайте только тогда, когда убедитесь, что все метки совпадают. Иначе можно вывести из строя мотор.

Заключение

Теперь автовладелец транспортного средства японского производителя знает, как самостоятельно заменить цепь или ременной механизм ГРМ на транспортном средстве Тойота Королла. Если хозяин машины плохо разбирается в этом, то лучше позвать на помощь друга или знакомого опытного механика.

Замена ремня ГРМ на автомобиле Тойота Королла

Ремень ГРМ – очень важная деталь Тойоты Королла и он выполняет посредническую роль между газораспределительным механизмом и шкивом. Пока он цел, нет никаких явных проявлений работы в toyota corolla, но стоит ему порваться, как дальнейшая эксплуатация станет практически невозможна. Это повлечет за собой не только дополнительные капиталовложения в ремонт, но и потерю времени, а также физические нагрузки в виду отсутствия своего транспортного средства.

На более новых автомобилях Тойота Королла вместо ремня используют цепь, поэтому порядок выполнения работ будет отличаться. В данной статье замена производится на двигателе 4A-FE, но аналогично будет производиться и на 4E-FE, 2Е и 7А-F.

Технически заменить ременную передачу в Toyota Corolla не составит большого труда. Если Вы не уверены в своих силах, надежнее всё же будет обратиться в центр обслуживания Тойота Королла или обычное СТО, где замену произведут профессионалы своего дела.

Из чего состоит крышка зубчатого ремня ГРМ двигателей 1,6 и 1,8 л:

1. Зубчатый ремешок.
2. Направляющий фланец.
3. Крышка зубчатого ремня №1.
4. Ведущий шкив.
5. Заглушка.
6. Крышка зубчатого ремня №2.
7. Крышка зубчатого ремня №3.

Зачастую преждевременный износ ремешка связан с тем, что было создано чересчур сильное натяжение и создавалась лишняя физическая нагрузка на двигатель, а также его подшипники. Однако, при слабом натяжении может быть разрушен газораспределительный механизм. Для избежания подобных проблем целесообразнее будет производить регулярную проверку, а при необходимости замену ременной передачи, кроме того профессионально и качественно настраивать его натяжение.

Порядок демонтажа ремня ГРМ Toyota Corolla

1. Сначала нужно отсоединить массу от клеммы аккумулятора, а также плюс.
2. Заблокировать заднюю пару колес и установить авто на ручной тормоз.
3. Откручиваем гайки крепления переднего правого колеса, поднимаем автомобиль и устанавливаем его на подставки.
4. Снимаем переднее правое колесо и боковую пластиковую защиту (чтобы добраться до шкива коленвала).

Снимаем бачок жидкости для омывателя.

Выворачиваем свечи зажигания.

Снимаем клапанную крышку двигателя.

Снимаем ремешки привода.

Если Тойота Королла укомплектована круиз-контролем, отворачиваем актюатор.

Под двигатель автомобиля устанавливаем подставку из дерева.

Устанавливаем поршень первого цилиндра в ВМТ (верхнюю мертвую точку) такта сжатия, для этого сводим метку на шкиве коленвала с меткой «0» на нижней крышке ГРМ.

Поддеваем и достаем крышку смотрового окна. Фиксируем маховик и отворачиваем болт на шкиве коленвала (должен сняться без особых усилий).

Снимаем крышки зубчатого ремешка ГРМ, а затем демонтируем направляющий фланец ремня ГРМ.

Ослабляем затяжку ролика-натяжителя, вдавливаем ролик и опять затягиваем болт. Ведомую шестерню освобождаем от ремня ГРМ.

Выкручиваем пару гаек на опоре крепления двигателя внизу и болт сверху.

Полностью не снимая опоры, опускаем двигатель и вытягиваем ремешок ГРМ.

Ведущую шестерню освобождаем от ГРМ и он достается из моторного отсека.

Меры предосторожности при замене ремешка ГРМ:

• ни в коем случае не нужно выворачивать наизнанку ремешок;
• на ремешок не должно попадать масло, бензин или охлаждающая жидкость;
• запрещено удерживание распредвала или коленвала Тойоты Короллы от проворачивания;
• рекомендуется проводить замену ремня ГРМ через каждые 100 тыс. км пробега.

Установка ремня ГРМ на Toyota Corolla

1. Хорошо очищаем двигатель в передней части на участке зубчатого ремня.
2. Проверяем, совмещаются ли метки коленвала и распредвала.
3. Надеваем ременную передачу на ведомую и ведущую шестерни.
4. Надеваем направляющий фланец на коленвал.
5. Устанавливаем нижнюю крышку и шкив коленвала.
6. Монтаж остающихся элементов в обратном порядке.
7. Проверяем работоспособность при включеном зажигании.

Ни в коем случае нельзя запускать двигатель toyota corolla пока нет уверенности, что установка была осуществлена правильно.

Также можно посмотреть видео по замене:
