Замена ремня ГРМ Рено Сценик 1 и 2 и мануал по выставлению меток

В России машины Рено Сценик 2 очень популярны, отсюда и возникает спрос на запчасти. Как известно, существует закон, который устанавливает межсервисный пробег до 60 тысяч км, при этом нужно менять весь комплекс ГРМ вместе с роликами. Дополнительно после сервисного обслуживания может потребоваться замена ремня генератора на dci 1.5 или 1.6. Экономить, конечно, на «любимице» не стоит, но можно и своими руками проделать весь ремонт.

В автосервисах полная замена комплекта может достигать 10 000 рублей, замена самого ремня для dci 1.5 – до 6 000 рублей, а маркировка и вовсе обойдется в 5 000 тысяч минимум.

Ремонт всего комплекта запчастей

Модификация мотора К9К у dci 1.5 и 1.6 есть не только у Рено, поэтому суть вопроса будет интересна не только любителям этого «француза». Причин для смены ГРМ много – это плохая работа двигателя, разрыв ремня и прочие поломки. Прежде всего, запаситесь инструментами – фиксатор BMT вала Mot. 1489, распредвал. Последний можно поменять на болт M8x80. Не забудьте «звездочку» E14, чтоб можно было откручивать запорки под деталью фиксатора.

Что делаем в первую очередь?

  • Полностью убираете весь корпус над стыком лобового и капота;
  • Ставим машину на домкрат на переднее правое колесо. Если вы в боксе будете делать, страховка не понадобится. Нужно потом залезть под «пузо» машины и снять защиту;
  • Кожухи убираем через верх, немного качая;
  • С движка убираем полностью защиту и поднимаем домкратом выше;
  • Между поддоном и подрамником можно проложить брусок или грузик;
  • Когда откручиваете опору сверху, двигатель сам спустится на опорный спуск. (Но будет тяжело достать болты снизу, так как упор идет на крыло);
  • Верхняя опора двигателя снимается;
  • Оба фиксатора убираем вместе с крышкой защиты ГРМ;
  • Распредвал датчик тоже уберем в сторону.

На коробке имеется защита ремня – отстегиваете ее и достаете пластмассовый винт из пистона. Если достать не получается, можно слегка согнуть ее – жесткий корпус не позволит ей сломаться.

Далее проводим несколько действий поочередно

  • Кронштейн извлекаем после того, как открутили все болты. Движок перед этим процессом нужно приподнять выше, чем обычно. Болты, находящиеся снизу, всегда тяжко снимаются. Не переусердствуйте, чтоб не разорвать трубки охладителя или решетку радиатора;
  • Коленвал прокрутить за болт шкива так, чтобы отверстие в шкиве не было на одном уровне с отверстием головки;
  • На всякий случай ставим туда болт М8 и потом убираем. После этого коленвал можно немного подать назад.

Ремонт запчасти газораспределительного механизма

Далее самое интересное – фиксация коленвала при смене ГРМ для машин с dci 1.5 и 1.6. Для этого можно задействовать отверстие датчика и согнуть монтировку. Он прочно засядет на зубцы маховика в силу их формы.

Если вы не нашли датчик – он расположен в точке соприкосновения двигателя и коробки, сидит на двух болтах.

В качестве монтировки для стопора можно использовать другие предметы на ваше усмотрение.

Далее открутим натяжитель и убираем его вместе с установкой ГРМ. «Звезду» снимаем без шпонки, в коленвале есть паз, но ничего не трогаем. Касаемо смены помпы – решайте сами, но желательно, поменять, раз уж такое дело. Перед этим нужно не забыть слить жидкость охлаждения.

Чтобы сделать трансформацию ремня, нужно в любом случае заехать на подъемник или домкратом поднимать часть машины.

  • Установку снимаем, как в описании выше.
  • Сама замена ГРМ на dci 1.5 происходит быстро, но важно соблюдать осторожность с натяжителем.
  • Сначала вставить в «звезду» и затем в коленвал. Это быстрее, чем натягивать его через шкив или на саму «звезду» сразу.
  • Берем ключ Е14 и снимает заглушку с коленвала – фиксатор. Она под маслом – слева и чуть ниже.
  • Далее за зубец маховика цепляемся и поворачиваем коленвал. Он может упереться в фиксатор.
  • Берем шестигранник и крутим ролик натяжителя, чтоб стрелка показала на маркировку.
  • Слегка нужно подтянуть болт шкива.
  • Ключом цепляемся за болт и проворачиваем его несколько раз.
  • Далее проверяем совпадение шкива.
  • Делаем фиксацию и затягиваем его полностью.

Равняем механизм по точкам

Далее нужно проверить все при помощи положения маркировки. Если на запчасти нет точек, не страшно. Главное, чтоб были они на насосе и коленвале. После нужно проверять поршни через свечи, чтоб все совпадало. Даже если на один зубец пропустить натяжку, машину станет дольше разгоняться. Это может привести к последствиям – запчасть поршни или клапана может вылететь на высокой скорости.

Нередко на ошибки в ремонте может указать двигатель, который не заводится ни с первого, ни со второго раза. Возможно, в трубы попал воздух. Причин не так много, чтобы искать проблему в сервисе за тысячи рублей, но если своими руками не смогли сделать, обратитесь к специалистам.

Маркировку можно и не делать, но это гарантия безопасного вождения после ремонта. Это не занимает много времени, поскольку потребуется проверка натяжения ремня.

На новой запчасти всегда есть метки. Иногда при демонтаже можно заметить, что маркировка отклонилась на 15-20 градусов. Точка должна смотреть вверх и перпендикулярно земле. Метки на автомобилях dci могут сдвинуться после поворота ремня, здесь важна фиксация.

Маркировка коленвала тоже смотрит вверх, а ТНВД смотрит на блок у болта. Проворачиваем до упора коленвал и видим, что метки собраны. Если что-то не сходится, натяжение переделать заново и после все повторно проверить. Важно! При затяжке с закрытым шкивом нужно следить за тем, чтобы правая часть ремня натягивалась естественно, без применения силы. Прокрутка распредвала здесь не нужна. Сила натяжения в левой ветке подбирает себе сам натяжитель.

Замена ремня ГРМ в 16-клапанном двигателе Рено 1,6 (K4M) и 1.4 (K4J) на Логан, Дастер, Сандеро, Ларгус, Логан2,

Одна из самых неприятных проблем в любом двигателе – обрыв или рез ремня газораспределительного механизма (ГРМ). Это касается и шестнадцатиклапанных двигателей Рено объемом 1.6 и 1.4 литра. В результате обрыва ремня ГРМ клапана бьются о поршни, что приведет к капремонту головки блока цилиндров, а это очень дорого.

Замена ремня ГРМ Рено Логан 1.6 на 16 клапанов и остальных моделей, оснащающихся моторами K4M и K4J, проводится каждые 60 тыс. км пробега или один раз в 4 года.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Читать еще:  Замена лампы ближнего света тойота королла

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13. Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них.

3. Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

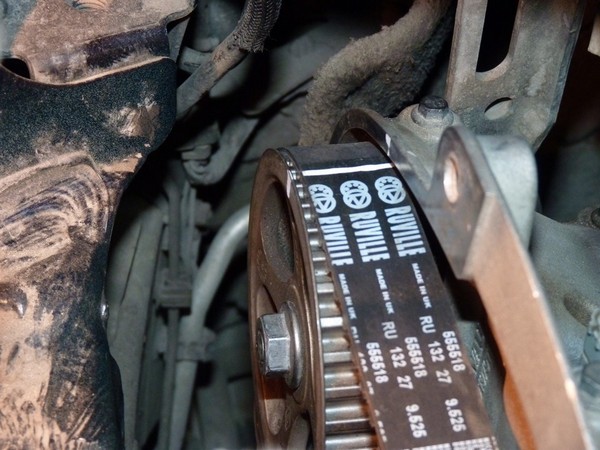

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Замена ГРМ на К4М Renault Scenic 2

Замена ГРМ на К4М Renault Scenic 2

Техническое обслуживание К4М Renault Scenic 2

ГРМ (ремни, ролики, помпа, фазорегулятор и антифриз)

И так, первое — ГРМ. Первая часть — разборка, вторая — сборка.
Для начала внимательно изучаем все подручные материалы, читаем форумы, мануалы, смотрим чужой опыт и покупаем запчасти.
Затем готовим рабочее место

мой приют на 4 дня

Вывешиваем машину с правой стороны, скидываем локеры, бампер, колесо, броню и прочее, что будет мешать

Начало работ

Сначала скидываем ремень доп привода, путем «отжатия натяжителя»

можно ключом, можно отверткой, без разницы, все равно выбрасывать

Далее скидываем «воздухан» вместе с батарейкой (как это делается — можно почитать у меня в бортовом, есть подробная инструкция)

После этого отверткой протыкаем и вытаскиваем заглушки распредвалов

аккуратно, дабы не погнуть сами распредвалы

Вывешиваем двигатель (у меня под рукой была только доска, поэтому скулибничал рычажную систему, позволяющую менять высоту подвеса)

не совсем правильно, зато удобно

После скидываем движок с правой подушки (подробнее описано где-то в бортовом)

и снимаем гитару, состоящую из трех частей (если учитывать подушку)

запомните расположение болтов и гаек, я показываю на тот, который мне дался не малой кровью

Вот такое зрелище открывается нашему взору… подушку однозначно надо снимать, сразу говорю

Читать еще:  Замена верхних сайлентблоков ваз 2107

места мало, но работать можно

Далее — самое ответственное дело!
1. Снять свечу с первого цилиндра и поставить катушку обратно (ближайший к маховику)
2. Путем прокрутки коленвала за болт крепления шкива, слушаем, когда из под катушки пойдет воздух и в этот момент следим за меткой на фазорегуляторе
3. Когда метка на фазике встанет почти вертикально — следим за распредвалами, там где сняли заглушки. Если прорези в них легли горизонтально — вставляем приспособу для фиксации распредвалов (где-то на видео позже я покажу ее) Это первая страховка от смещения фаз.

от так должна встать приспособа, толщиною в 5 мм

4. После этого ищем прохожего, которого просим открутить болт крепления шкива, в тот момент, когда сами под машиной находим доступ к маховику и блокируем его отверткой (место, где движок соединяется с коробкой, есть окно смотровое, через которое можно увидеть несколько звеньев шестерни маховика)

три отметины стоят как положено

5. Если шестерня стоит как у меня — берем приспособу для фиксации коленвала

вот такой малыш самопальный

находим заглушку возле щупа (под звездочку)

на герметике сидит

и вкручиваем туда нашу приспособу, ориентируясь что она должна зафиксировать коленвал от проворота дальше, по часовой стрелке (когда будем закручивать детали)

6. Если обе приспособы встали как положено, метка на фазике встала вертикально, метки на шестеренке встали в нижней полусфере и все это сложилось воедино — рисуем метки! Везде, где только можем! Запомните — ремень это наш ориентир для нового ремня, т.к. фазик я сниму!

обрисовал все как мог, канцелярский штрих — отличный помощник!

После того как все встало на свои места — можно приступать к разбору. В моем случае — снимаем фазорегулятор

сливаем антифриз (я сделал немного не так, как хотел… лучший вариант — отсоединить шланг от расширительного бачка и опустить его вниз, тогда ничего никуда не прольется)

антифриз долой… пока помпа на месте, сольется примерно литра три-четыре

да и заодно я залил два раза воду в систему, чтобы антифриз вымыть… правда это по моему было лишнее
Далее снимаем помпу (сначала болты все, потом отрываем герметик)

от он какой зверь

И готовим новую помпу к установке

На этом процесс разборки завершен. Все тщательно промыть, прочистить, высушить, обезжирить и продуть. После чего можно будет приступать к процессу сборки…

ВНИМАНИЕ! Исходя из опыта коллег-реноводов появилось небольшое дополнение — фиксатор распредвалов должен быть именно указанной толщины, т.к. если сделать тоньше — загнет клапана!

И вновь приветствую вас, друзья!
И так, поскольку мой ремонт закончился на замене помпы — начинаем с того, что обрабатываем новую помпу и водружаем ее туда, «откуда старая росла».

после чего обезжириваем все внутренности гитары в качестве подготовки к монтажу ремня

Далее один в один переносим метки со старого ремня на новый

Монтаж ГРМ К4М Renault Scenic 2

Я лично начал с шестерни распредвала, поскольку она единственная зафиксирована и имеет метки (если помним, то фазик у меня снят)

далее распределяем ремень по обводному и натяжному роликам, захватив помпу

ремень на свое место ставим пока без фазика, следим чтобы метки на шестерне распредвала встали на свое место

после этого скидываем ремень с помпы и ставим фазорегулятор, сведя все метки в единый ансамбль (фазик на своем валу крутится свободно, поэтому выставить метки до заведения под ремень довольно просто)

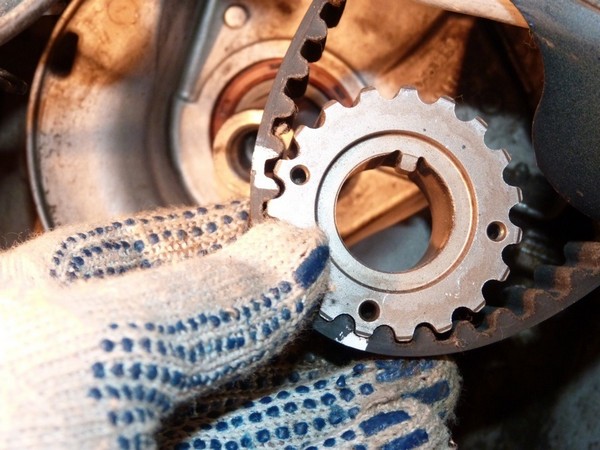

Далее снимаем шестерню с коленвала вместе с ремнем, зафиксировав их положения относительно друг друга и накидываем ремень на помпу

держим, чтобы не попутать грани

после чего отверткой натягиваем шестерню на место, обратив внимание на натяжитель, он должен быть в свободном положении, не затянут в креплении (при установке его надо отвернуть пару оборотов, чтобы он легко вращался и регулировался)

все, все встало на свои места

четко по рисунку

Далее — фиксируем положение фазорегулятора… тут я немного сомневался, т.к. переживал на счет миллиметров, но потом, поразмыслив, решил рискнуть все таки

болт сквозной и гайка-заглушка

Внимание, есть четкое руководство, как должен быть натянут ремень на К4М Renault Scenic 2. Натягивается он довольно непросто, т.к. невидно ориентиров на натяжителе. Я ориентировался по телефону с камерой, используя его как эндоскоп…
Далее проверяем, правильно ли у нас все установлено

После чего заполняем систему антифризом. Проверяем чтобы все шланги сидели на местах, открываем пробку на клапане (у меня это синий колпачок) и заливаем по очереди концентрат и дистилят по 1 литру, пока не польется из пробки, а потом пока не встанет максимальный уровень… на мои объемы не обращайте внимания, потому как у меня в систему врезана вебаста, а это еще литра два-три сверху
После чего не забываем поставить на место заглушки распредвалов, воздухан, свечу и катушку, а также гитару, подушку и прочее в обратном порядке.

Работы по замене ГРМ К4М Renault Scenic 2 закончены

Замена ремня ГРМ Рено Сценик

Газораспределительный механизм двигателя внутреннего сгорания необходим для обеспечения своевременного впуска в цилиндры топливной смеси, и удаления из цилиндров отработанных продуктов сгорания. Для привода ГРМ служит зубчатый ремень, передающий крутящий момент с коленчатого вала на распределительные валы.

В случае несинхронной работы коленчатого вала (КШМ) и распределительных валов (ГРМ), неизбежно произойдет поломка двигателя, в лучшем случае, двигатель заглохнет, в худшем случае, произойдет удар поршней по головкам клапанов, что приведет к их изгибу и поломке. Нарушение синхронности работы КШМ и ГРМ возможно при растяжении ремня, или его разрыве.

Ремень привода ГРМ автомобиля Renault Scenic имеет ресурс порядка 120 тыс. км в хороших условиях эксплуатации, и примерно в два раза меньше в жестких условиях. При неаккуратной езде, а так же, эксплуатации автомобиля в жарком или очень холодном климате, износ ремня происходит примерно за 60 тыс. км.

На автомобили Рено Сценик устанавливают двигатели двух моделей: Renault k4j и Renault k4m. Данные ДВС не оснащены встроенными устройствами для выставления фазы ГРМ (настройки синхронности работы ГРМ и КШМ), поэтому, придется воспользоватьсяспециальными приспособлениями.

Для замены ремня ГРМ автомобиля Renault Scenic Вам потребуется:

  • фиксатор коленчатого вала, код приспособления mot-1489.
  • фиксатор распределительных валов, код приспособления mot-1496.
  • стандартный комплект накидных и торцевых ключей, в который обязательно должны входить ключи на 10, 13, 14, 16, 18. Желательно иметь ключи и той, и другой конструкции, так как в одни места можно добраться только торцевым ключом, в другие – только накидным.

Кроме того, потребуются различные мелочи, которые есть в каждом гараже: отвертки, шестигранники, разводной ключ, и пр. Очень не лишним будет иметь динамометрический ключ.

Когда подготовлены все инструменты и сменные детали, загоните машину на подъемник или смотровую яму. Снимите переднее правое колесо, удалите защиту под крылом и защиту двигателя. Далее нужно приподнять двигатель, при этом, достаточно сложно добиться необходимого зазора. Начать лучше с доски, проложив ее между поддоном двигателя и лонжероном. Получится рычаг, с помощью которого можно поднять двигатель.

Чаще всего этого оказывается недостаточно, так как не будет выходить верхняя крышка ремня. Поэтому действуем классическим способом: поднимите домкратом до максимума, уложите поперек смотровой ямы несколько ровных досок, одну на другую, сверху уложите брус высотой до поддона. Теперь, вращая ручку домкрата, можно регулировать положение двигателя по отношению к моторному отсеку. Все работы по подъему тяжестей должны проводиться только вдвоем, и с соблюдением всех требований безопасности.

Для обеспечения доступа к ремню ГРМ, необходимо убрать все узлы и агрегаты, мешающие замене ремня: отсоедините провода от датчиков, снимите глушитель на впуске перед воздушным фильтром, крышку катушек зажигания и т.д. Открутите три болта и гайку торцевым ключом на 16, отделите верхнюю маятниковую опору двигателя.

Отверните четыре болта защитного щитка, расположенного на стенке моторного отсека между правым крылом и двигателем. Для этого удобнее всего использовать торцевой и рожковый ключи №10, лучше с трещоткой. Таким образом, Вы получите доступ к двигателю со стороны крыла.

Читать еще:  Замена задних тормозных колодок мазда 6

Отметьте положение натяжителя ремня дополнительного оборудования, это поможет при монтаже нового ремня обойтись без регулировки усилия натяжения. Ослабьте натяжитель и снимите ремень.

Отодвигаем электропроводку от крышки ремня ГРМ, можно временно зафиксировать ее в этом положении, например, скотчем. При помощи рожковых и торцевых ключей №16, отверните болты и гайки верхней защитной крышки ремня ГРМ. Отключите разъем датчика положения ремня ГРМ. Верхнюю крышку будет проще снять, если предварительно ослабить болты крепления нижней крышки.

Отверните болт шкива коленчатого вала. Блокировку коленчатого вала можно произвести отверткой за венец маховика. Или можно блокировать маховик, включив пятую передачу и нажав на тормоз. Блокировка за зубья маховика недопустима, так как, это может привести к их повреждению. Во время обратной сборки резьбовую часть болта следует немного смазать моторным маслом для обеспечения плотной затяжки болта при минимальном износе резьбы. Не допустите попадания масла на посадочные поверхности коленчатого вала и шкивов, так как, это приведет к неплотной ненадежной посадке.

Уберите шкив навесного оборудования, так как, один из крепежных болтов нижней крышки перекрыт этим шкивом.

Открутите пластиковую нижнюю крышку. Таким образом, Вы получите доступ к ремню.
Уберите заглушки распределительных валов. В технической документации рекомендуется просто пробить их, а затем использовать новые заглушки. Можно аккуратно извлечь заглушки при помощи тонкой острой отвертки. Тогда их можно выровнять и использовать вторично.

Не устанавливая на место шкив навесного оборудования, вкрутите в коленчатый вал болт шкива, и поверните за него коленчатый вал по часовой стрелке. При этом нужно добиться, чтобы пазы на распределительных валах встали в одной плоскости, ниже осей валов.
Выверните заглушку, расположенную правее масляного щупа, и установите фиксатор коленчатого вала при помощи устройства mot-1489.
Плавно и медленно поверните коленчатый вал, пока он слегка не упрется в фиксатор. При этом пазы на распределительных валах должны точно оказаться в одной плоскости. Установите фиксатор mot-1496.

Ослабьте натяжной ролик, затем удалите старый ремень ГРМ. Замените ролики и установите новый ремень. Согласно технической документации, обводной ролик устанавливается на место уже после ремня.

Натяжной ролик подтягиваем, пока не совпадут метки на нем. Снимите фиксирующие приспособления валов. Проверните коленчатый вал на четыре оборота, и проверьте натяжку. Если нет звука ударов поршней о головки клапанов, а вал проворачивается плавно и без задержек, тогда вновь устанавливаем приспособления и стопорим валы.

Соберите все узлы в обратном порядке. Установите крышки, шкив навесного оборудования, вкрутите болт шкива коленчатого вала. Снимите фиксирующие приспособления. Сделайте два оборота коленчатого вала, следите, чтобы все метки не сместились от исходного положения. Зажмите болт шкива коленчатого вала при помощи разводного или, лучше, динамометрического ключа. Усилие затяжки болта должно соответствовать нормативному значению, указанному в техническом паспорте. Установите на свои места все остальные компоненты.

Видео

Каталог статей

1. Приспособлене mot – 1489 – фиксатор коленвала

Его мне выточил знакомый токарь. Хотя я почти изготовил его сам из болта подходящей длины и диаметра и накрученной сверху латунной трубкой с необходимой резьбой и гайкой. Необходима точная длина этой приспособы.
2.Приспособлене mot – 1496 – фиксатор распредвалов

его также можно изготовить из листа металла. У меня была мысль сделать из листа оргстекла – проще, но не лучше. В конечном итоге я обошелся вообще без него. Не лучший вариант, но я выставлял распредвалы с помощью пилки по металлу и ручки ключа плотно входившей в пазы распредвалов.
3. Комплект торцевых и накидных ключей. Обязательно нужны ключи на 10, 13, 14, 16, 18. Причем в некоторые места можно подлезть только торцевым, а в другие только накидным ключом. И возможно другие мелочи (отвертки плоские и звездочки, Шестигранный ключ на 6 и тд).

1. Загоняем авто на смотровую канву(пожъемник). Без нее замена ремня невозможна.
2. Снимаем правое переднее колесо, переднюю защиту под крылом, защиту двигла (у кого есть :-)).
3. Сначала я сделал так как на рисунке

Подложил доску межу поддоном двигателя и лонжероном, незначительно приподняв при этом двигатель получившимся рычагом. Впоследствии этого оказалась недостаточно, не выходила верхняя крышка ремня. Выкручивался старым способом: поднял домкрат на максимум, положил поперек смотровой канавы несколько досок друг на друга и на них брус по высоте под поддон. Приспуская и поднимая автомобиль можно регулировать положение двигателя в моторном отсеке. Обязательно подкладывайте необходимые по высоте подпорки под ступицу колеса при работе под автомобилем.
Далее снимаем верхнюю маятниковую опору двигателя (про мелочи, крышку закрывающую катушки зажигания, глушитель на впуске перед воздушным фильтром, различные провода на датчиках не пишу, ничего сложного), открутив три болта и гайку торцевым ключом на 16.

Дальше откручиваем 4 болта защитного щитка на стенке моторного отсека между двигателем и правым крылом (нужны рожковый и торцевый (желательно с трещеткой) ключи на 10) для доступа к двигателю из под крыла.

Ослабляем натяжение ремня доп оборудывания и снимаем его. Заметте положение натажителя ремня , чтом не мучаться с силой натяжки во время сборки.

Торцевыми и рожковыми ключами на 16 откручиваем болты и гайки верхней крышки, отодвинув всю мешающую проводку. Нужно отключить разем датчика. Откручивание болтов и гаек крышек – занятие очень непростое. Расстояние между крышками и стенками моторного отсека около двух сантиметров. Подбираться к многим болтам и гайкам очень сложно. У меня верхняя крышка не снялась, пока я не ослабил верхние болты, держащие нижнюю крышку.

Откручиваем болт шкива коленвала. По тех. ноте коленвал блокируется отверткой за венец маховика. Я блокировал включением пятой передачи и нажатием на тормоз. Для усиления момента использовал удлинитель (кусок трубы). Момент затяжки настолько велик, что я согнул вороток ключа. При повторном использовании этого болта резьбовая часть смазывается моторным маслом (не измажьте посадочные поверхности шкивов и коленвала). При сборке посадочные поверхности обезжириваются а болт затягивается моментом указанным в тех. ноте, Иначе возможен проворот КВ- и как следствие, серьезный ремонт двигла обеспечен.

Снимаем шкив навесного оборудования.(один из болтов крепящих нижнюю крышку скрыт этим шкивом)

Откручивается нижняя, пластиковая крышка. Наконец мы имеем доступ к ремню.

Затем снимаем заглушки распредвалов. Я не прбивал их, как говориться в тех. нотах, а забил сбоку небольшую отвертку и подковырнул их. После выравнивания я смог использовать их повторно.

Вкручиваем болт шкива коленвала (можно без шкива навесного оборудывания). За этот болт вращаем коленчатый вал по часовой стрелке пока пазы на распредвалах не встанут в одной плоскости ниже осей валов, точнее чуть-чуть не доводим до этого положения.

Выкручиваем заглушку которая находиться правее маслянного шупа и вкручиваем фиксатор КВ mot – 1489.

Опять аккуратно поворачиваем коленвал, пока он не упрется в фиксатор.

Пазы на распредвалах должны точно встать в одной плоскости ниже осей распердвалов, так что сианет возможно установить фиксатор mot – 1496
Ослабляем натяжной ролик и снимаем ремень привода ГРМ. При необходимости меняем ролики, ставим новый ремень. Внимание, по тех. ноте обводной ролик ставиться после установки ремня. Я этого не запомнил и довольно долго промучался с установкой ремня. В конечном итоге я его натянул используя конусную поверхность помпы.
Натягиваем натяжной ролик чтоб совпали метки на нем. Снимаем приспособы mot – 1496 и mot – 1489 Проворачиваем коленвал на 4 оборота и проверяем натяжку. Если все ОК опять все стопорим, устанавливаем нижнюю крышку шкив навесного оборудования предварительно обезжирив посадочные пов-ти, зажимаем не сильно большим моментом болт шкива КВ. Снимаем фиксаторы, делаем два оборота коленвала и смотрим чтоб фиксаторы сначала КВ а затем распредвалов устанавливались без усилий. Зажимаем большим моментом болт шкива коленвала и собираем в обратной последовательности.

Натяжка ремня навесного оборудования проводилась так:

Ссылка на основную публикацию
Adblock
detector
