Регулировка главной пары уаз

4atlanin › Blog › Ремонт мостов и регулировка главной пары…

Отчет по работе с уаз патриот: замена главной пары и настройка…
Вот делал машину:
Приехал с гулом- откололся зуб на хвостовике, зазор в паре 0,40- вот и отгрызло

Калибрую индикатор по мерам длины 30 мм для измерения высоты подшипника, без прижима- погрешность будет незначительная, все равно корректировать по пятну контакта

Замеряю высоту подшипника

Тоже с ведущей шестерней

Устанавливаю приспособу моего производства для отсчета от центра дифференциала( центр вращения)

Замеряем растояние до подшипника ведуш шестерни 112,96мм( получилось по итогам нескольких замеров

Небольшой расчет, где 111,96 заводская, идеальная, нулевая, величина…

Разница в расчете в 0,02 с уже установленным кольцом- ставим 3,25мм

Кольца- половина на столе…

Ставлю диф с зазором в 0,14мм- получаю такую картинку- слишком глубоко

Ставлю кольцо 3,30мм по факту 3,29

Проверяю тепловой зазор, выставляю начало отсчета на «0»

Получилось 0,18мм — в пределах нормы( от 0,12-0,25мм)

Дальше все разираю, ставлю распорную втулку, сальник, новую гайку хвостовика на клей фиксатор, затягиваем с небольшим преднатягом…
Ставим диф, еще раз проверяю и поехали…
Тишина…
Ченез 500км замена масла с проверкой пары…
Клиент доволен, в машине тишина, пара работает правильно!

Recommendations

Comments 17

Доброго дня — регулирую себе редуктор — подшипники ведущей шестерни кончились из за того что при замене масла недолили и пробку с магнитом вверх поставили а обычную внизу, в общем есть вопрос если сможете — подскажите:
1 — допустимые отклонения при установке ведущей шестерни — я собрал но промахнулся с размером получилось на 5 соток больше чем было до того как начал менять подшипники…т.е. какова допустимая погрешность при установке ведущей шестерни…
2- можно ли применить на ведущей шестерне ступичный подшипник аналогичных посадочных размеров, я слышал типа там другой конус, но на мой взгляд какая разница… каково Ваше мнение на этот счет
Заранее спасибо…
Еще чем лучше мазать поверхность зубьев — краска смазывается пятно видно не четко — нитро вообще никак, масляная краска — боле менее но тонкий слой просвечивается а толстый дает большую погрешность и смазывется шестернями…

Самое сложное это и есть- выставить ведущую шестерню. Если меня подшипники, то глубина установки должна оставаться преждней. Допуски как раз и есть 00,05мм или 0,006″
Подшипник можно подходящий по размерам, больше зависит от качества его изготавления… Есть специальная паста для регулировки пятна контакта- она не сохнет. Или акриловый рыжей краской . Я при настройки кручу пару дрелью, сразу слышна не правильная работа и пятно контакта чётко видно…

Ок спасибо, пасту уже купил, про дрель все верно а то я редуктор собрал проехал 5 км и снял обратно — при торможении рывки в тансмиссии — скорее всего прямой ход работает плавно, а обратный из за неправильной регулировки цепляет и подклинивает, снимаю все плавно крутится, без звуков и рывков…но я то за ведомую кручу…а в машине крутится за ведущую…вернее там и так и так…надо проверять…большое спасибо за обмен опытом.

хм как по маслу ! а в реальности.
мне ни справиться (((

когда тепловой зазоре измеряете, как индикатор закрепляете?
На том же штативе что и на первых фото?

А какая разница как его закрепить. Как удобнее. Показания не должны меняться.

Это да. Я в том смысле удобен ли такой штатиф для этой операции.

Не всегда удобен. Но не подводил ни разу…

я делаю не большой стук и петно контакта как на втором экземпляре у тебя и все работает мы ставим пары 4,6,а 4,11 .

я по газете регулировал))

Золотые руки.
Скажите, а после правильной регулировки каков ресурс подшипников ведущей шестерни моста примерно? Если конечно есть у вас такая статистика

Машины ходят легко больше 300 т км…

Если сможете вытащить малый подшипник, тогда сможете достать и втулку…

Хорошая приспособа, пожалуй одна из самых грамотных!Себе изготовил подобную-только на валу в выбранном сегменте просверлил два отверстия, одно как у Вас напротив регулировочного кольца а второе ближе к центру чтобы измерить расстояние до ведущей шестерни установленной в редукторе.Как правило ведущие шестерни и подшипники по толщине все одинаковые 31.9 и 34.8мм соответственно ну может быть плюс минус 1-2 сотки при допуске отклонений в 25соток можно принебречь, и если расстояние в норме 111.96-31.9=80.06 то меняю пару без дальнейших расчетов по ведущей шестерне(если подшипник старый был в удовлетворительном состоянии), оставляю старое кольцо.После замены и регулировки теплового натяга подшипников ведущей шестерни делаю контрольный промер-как правило попадаю в допуск!

Здравствуйте, подскажите- если открутить фланец моста к которому кардан прикручивается, я смогу достать и заменить «сминаемую» втулку? или еще придется подшипники с ведущей шестерни снимать?

Регулировка пары + снять поменять 6000-7000р на патриоте, хантере за мост перед/зад

Шикарно!
Если не секрет — цена работы на нынешнюю дату?

Как отрегулировать задний мост на УАЗ Патриот

Автомобили Patriot оснащаются жесткими балками мостов, которые крепятся к раме на листовых или пружинных рессорах. Регулировка заднего моста УАЗ Патриот «Спайсер» позволяет снизить уровень шума при работе и увеличивает ресурс шестерен. При некорректных зазорах в сопряженных деталях увеличивается скорость износа и возникает риск заклинивания редуктора.

Устройство и схема заднего моста

Задний мост «Спайсер» на УАЗ Патриот представляет собой литой картер с запрессованными чулками полуосей, на которых предусмотрены площадки для рессор. Внутри корпуса находится коническая главная пара и дифференциал, шестерни установлены на роликовых конических подшипниках и бронзовых втулках. Смазка осуществляется разбрызгиванием, масло хранится в нижней части картера. В боковой части корпуса предусмотрена пробка для проверки уровня и заливки свежей жидкости.

Устройство переднего моста УАЗ Патриот отличается от конструкции задней балки. Передние колеса установлены на поворотных кулаках, которые оснащены шарнирами равных угловых скоростей. Для передачи мощности к главным парам используются карданные валы, подключенные к 2-скоростному раздаточному редуктору.

Важные нюансы перед началом работы

Перед началом регулировки требуется заменить изношенные детали, а затем подготовить инструменты и приспособления:

  • контрольный индикатор и микрометр, которые используются для измерения расстояний между элементами;
  • смотровое зеркало на раздвижной рукоятке, позволяющее рассмотреть отпечатки пятна контакта на зубьях.

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

  1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
  2. Уложить кольцо в посадочное гнездо.
  3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
  4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
  5. Установить распорную муфту и вставить хвостовик в картер.
  6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
  7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
  8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
  9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
  10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
  11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
  12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Настройка заднего моста

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

Читать еще:  Сколько лошадей в ваз 2114

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Блог про Уаз

Регулировка зазоров в зацеплении шестерен и в подшипниках ведущего моста автомобилей вагонной компоновки УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 производится только при замене шестерен или подшипников, или при появлении осевого зазора ведущей или ведомой шестерен главной передачи. Замену шестерен главной передачи надо производить только комплектно.

Регулировка подшипника ведущей шестерни главной передачи ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипника ведущей шестерни главной передачи ведущего моста необходимо производить подбором толщины пакета регулировочных прокладок и затяжкой гайки фланца. Подшипник должен иметь такой предварительный натяг, чтобы осевое перемещение ведущей шестерни отсутствовало, а шестерня вращалась рукой без большого усилия.

Величину предварительного натяга подшипника проверять динамометром. При этом отсоединить левую половину картера. Крышку подшипника ведущей шестерни снять, чтобы трение манжеты не влияло на показания динамометра. При правильной регулировке, в момент проворачивания ведущей шестерни за отверстие во фланце динамометр должен показывать усилие 1,5-3 кгс для приработанных подшипников и 2,0-3,5 кгс для новых подшипников.

При постановке крышки на место, совместить отверстия для смазки в картере, прокладке и крышке. Момент затяжки гайки крепления фланца ведущей шестерни должен быть равен 17-21 кгсм. Нельзя даже немного отвинчивать гайку для того, чтобы добиться совпадения шплинтового отверстия с прорезью гайки. При недостаточной затяжке гайки возможно проворачивание внутренних колец подшипника и как следствие, износ регулировочных прокладок и появление опасного осевого зазора.

При проявлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни подтянуть гайку фланца. Если при этом осевой зазор не устраняется, то уменьшить толщину пакета регулировочных прокладок и отрегулировать подшипник, как указано выше.

После проведения регулировки проследить за нагреванием подшипников во время движения. Небольшой нагрев подшипника не опасен, но если горловина картера ведущего моста нагревается до температуры 90 градусов и выше, вода на картере кипит, это значит, что подшипник перетянули и следует увеличить общую толщину прокладок.

Регулировка подшипников дифференциала ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников дифференциала необходимо производить подбором толщины пакета регулировочных прокладок установленных между торцами внутренних колец обоих подшипников и коробки сателлитов. При замене шестерен главной передачи и подшипников дифференциала регулировку производить в следующей последовательности :

1. Напрессовать внутренние кольца подшипников дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор в пределах 3-3,5 мм.

2. Снять полуоси и установить дифференциал в сборе с ведомой шестерней в картер, поставить прокладку и крышку, наживить болты крепления крышки и проворачивая ведомую шестерню монтажной лопаткой через горловину картера, прикатать подшипники для того, чтобы ролики заняли правильное положение. Затем крепежными деталями равномерно и окончательно соединить крышку с картером.

3. Отвинтить вновь крепежные детали. Осторожно снять крышку, вынуть из картера моста дифференциал и щупом замерить зазоры А и А1 между торцами коробки сателлитов и торцами внутренних колец подшипников.

4. Подобрать пакет прокладок толщиной, равной сумме зазоров А+А1. Для обеспечения предварительного натяга в подшипниках к этому пакету добавить прокладку толщиной 0,1 мм. Суммарная толщина пакета прокладок должна равняться А+А1+0,1 мм.

5. Снять внутренние кольца подшипников дифференциала. Разделить подобранный пакет прокладок пополам. Установить прокладки на шейки коробки сателлитов и напрессовать внутренние кольца подшипников до упора. После этого произвести регулировку бокового зазора перемещением ведомой шестерни.

При замене только подшипников дифференциала замерить и сравнить высоту нового и старого подшипников в сборе. Если новый подшипник выше или ниже старого на какую-то величину, то толщину имеющегося пакета прокладок уменьшить в первом случае и увеличить во втором случае на эту же величину.

Регулировка бокового зазора и положения шестерен главной передачи ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку бокового зазора и положения шестерен главной передачи необходимо производить только при замене старых шестерен новыми в следующей последовательности :

— сначала регулировать подшипники ведущей шестерни и подшипники дифференциала как указано выше,
— затем приступать к регулировке бокового зазора в зацеплении зубьев шестерен главной передачи.

Боковой зазор в зацеплении шестерен надо регулировать перестановкой прокладок с одной стороны коробки дифференциала на другую. Если снимать прокладки со стороны ведомой шестерни, то зазор в зацеплении увеличивается, если же прибавлять — зазор уменьшается. Прокладки нужно только переставлять, не изменяя их суммарной толщины, чтобы не нарушать натяг подшипников дифференциала.

Окружной боковой зазор должен быть в пределах 0,35-0,77 мм. Замер производить на фланце ведущей шестерни на радиусе 40 мм, проверять в четырех положениях ведущей шестерни через каждый оборот. Закончив сборку ведущего моста, надо проверить его нагревание после движения автомобиля.

Если нагревание картера в зоне двухрядного конического подшипника, ведущей шестерни или подшипников дифференциала свыше 90 градусов, вода на картере кипит, то надо увеличить общую толщину пакета подобранных прокладок для двухрядного конического подшипника ведущей шестерни. А для подшипников дифференциала уменьшить толщину прокладок со стороны картера, при окружном боковом зазоре 0,64 мм и более, или со стороны крышки — при окружном боковом зазоре менее 0,64 мм.

Сборка и регулировка узлов заднего моста УАЗ 469 и УАЗ 3151

Сборка и регулировка узлов заднего моста УАЗ 469 и УАЗ 3151

Возможные неисправности заднего моста, их причины и методы устранения

Задний мост УАЗ 469 и УАЗ 3151 требует технического обслуживания, такого, как поддержка уровня масла в картере УАЗа и своевременной его замене, проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи. Периодически прочищайте предохранительный клапан, подтягивайте все крепежные детали.

Если масло в картере сильно загрязнено или в нем замечены металлические частицы, то перед заливкой свежего масла промойте картер керосином. Для промывки залейте в картер 1-1,5 л керосина; поднимите колеса, пустите двигатель и дайте ему проработать 1,0-1,5 минуты, после чего слейте керосин и залейте свежее масло.

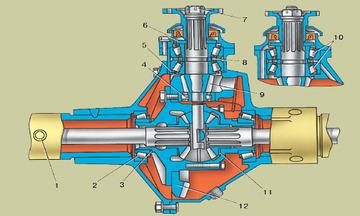

Рис. 1. Задний мост:

1 — предохранительный клапан; 2 — подшипник дифференциала; 3,8 — регулировочные прокладки; 4 — задний подшипник ведущей шестерни; 5* — регулировочное кольцо; 6 — маслоотгонное кольцо; 7 — гайка; 9- ведущая шестерня; 10 — передний подшипник ведущей шестерни; 11 — упорная шайба полуосевой шестерни; 12 — ведомая шестерня. (*С 1991 г. не устанавливается)

Осевой зазор ведущей шестерни ставной передачи не допускается. Зазор проверяйте покачиванием ведущей шестерни за фланец крепления карданного вала. При появлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни более 0,05 мм подтяните гайку 7 (1). Момент затяжки — 167-206 Нм (17-21 кгс/м). Если зазор не устранится, произведите регулировку, как указано в главе.

Осевой зазор ведомой шестерни главной передачи не допускается. Проверку его производите перемещением шестерни через маслоналивное отверстие. Для устранения зазора добавьте одинаковые по толщине комплекты прокладок между торцами дифференциала и подшипников.

Не добавляйте комплекты прокладок разной толщины и не устанавливайте их по одну сторону от ведомой шестерни, т.к. это приведет к нарушению зацепления приработавшихся шестерен и быстрой их поломке.

Разборка заднего моста

Разборку моста производите в следующем порядке:

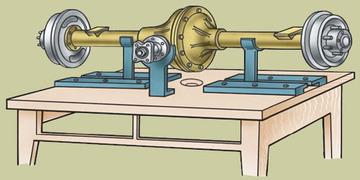

Рис. 2. Установка моста на стенде

1. Установите мост на стенд (рис. 2), отверните пробки маслоналивного и маслосливного отверстий и слейте масло.

2. Отверните болты крепления полуосей и с их же помощью снимите полуоси.

3. Отверните гайки и болты крепления крышки и картера, осторожно разъедините мост на две части. Снимите прокладку.

4. Выньте из картера дифференциал с ведомой шестерней в сборе.

5. Снимите ведущую шестерню главной передачи. Не разбирая моста, снять ведущую шестерню нельзя, так как при выпрессовке шестерни с подшипниками в сборе из картера моста задний подшипник (с цилиндрическими роликами) упрется в ведомую шестерню.

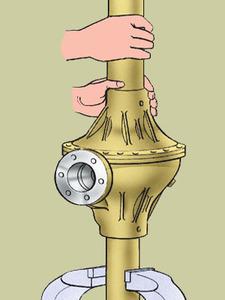

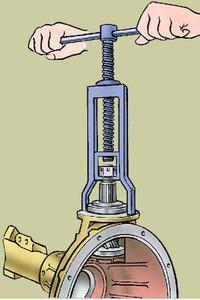

Рис. 3. Выпpессовка ведущей шестеpни

Для снятия ведущей шестерни расшплинтуйте и отверните гайку на хвостовике, снимите шайбу и фланец, отверните болты и снимите крышку переднего подшипника ведущей шестерни. Снимите маслоотгонное кольцо, выпрессуйте приспособлением ведущую шестерню (рис. 3) с подшипниками в сборе из картера.

6. Разберите дифференциал в следующем порядке:

отверните болты крепления ведомой шестерни к коробке сателлитов; снимите ведомую шестерню;

отверните болты крепления половин коробки сателлитов;

отсоедините правую половину коробки сателлитов от левой и извлеките шестерни дифференциала, оси сателлитов и опорные шайбы.

Оценка технического состояния деталей

После разборки моста детали тщательно промойте в керосине и осмотрите. Шестерни с задирами и выкрашиванием на зубьях замените.

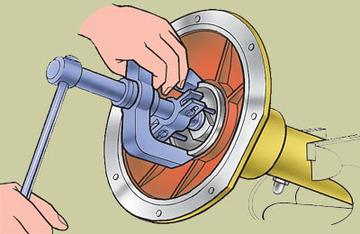

Рис. 4. Выпpессовка наpужного кольца подшипника диффеpенциала

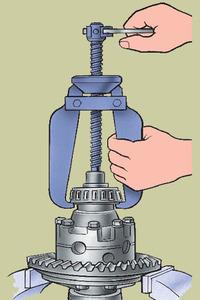

Рис. 5 Снятие внутpеннего кольца подшипника диффеpенциала

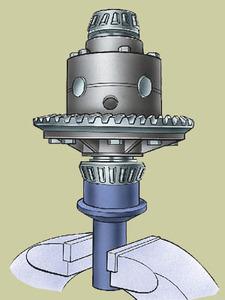

Рис. 6 Снятие заднего подшипника с ведущей шестеpни

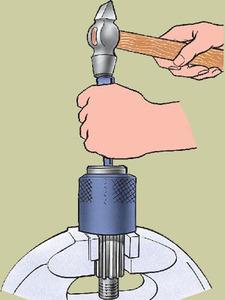

Рис. 7 Снятие переднего подшипника с ведущей шестеpни

Подшипники, имеющие износ, замените. Если подшипники и сопряженные с ними детали не требуют замены, то выпрессовку колец подшипников не производите. Выпрессовку наружных колец подшипников (рис. 4) дифференциала из картера и крышки и снятие внутренних колец (рис. 5) этих подшипников производите приспособлениями. Снятие заднего и переднего подшипников ведущей шестерни показано на рис. 6 и рис. 7.

Читать еще:  Шкода рапид расход топлива на 100 км

Торец шейки, на которую напрессован задний подшипник, раскернен, следовательно, выпрессовку его производите только для замены. При разборке моста внутренние и наружные кольца подшипников дифференциала и ведущей шестерни не разукомплектовывайте, а при сборке подшипники, не подлежащие замене, устанавливайте на прежние места.

Маслоотгонное кольцо должно иметь гладкие торцы. При необходимости прошлифуйте его до толщины не менее 5 мм.

Фланец кардана. Торец фланца, сопряженный с маслоотгонным кольцом, должен быть гладким. При необходимости шлифуйте его до размера по высоте не менее 53 мм.

Картер моста. Удалите все неровности и заусенцы с посадочных и смежных поверхностей картера. Прочистите масляные каналы.

Дифференциалы и полуоси. Упорные шайбы, оси сателлитов, сателлиты, шестерни полуосей и коробки сателлитов с задирами и сильным износом замените. Сателлиты и полуосевые шестерни заменяйте комплектно. Замените упорную шайбу полуосевой шестерни, если ее толщина меньше 1,2 мм. При износе торцов коробки сателлитов допускается установка шайб, увеличенных по толщине на 0,1 мм или на 0,2 мм.

При ремонте заднего и переднего мостов пользуйтесь данными табл. 3.7 и 3.8.

Сборка и регулировка узлов заднего моста

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

2. Установите упорные шайбы на шейки шестерен полуосей.

3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

4. Установите сателлиты на оси разъемной крестовины.

5. Установите разъемную крестовину (рис. 8) с сателлитами в левую коробку сателлитов.

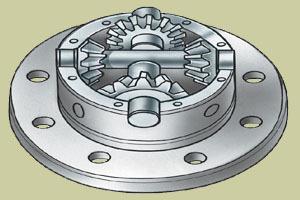

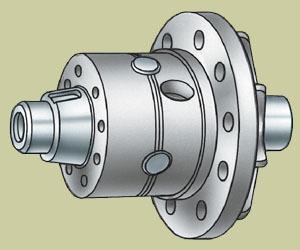

Рис. 8. Установка коpобок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 9) (порядковые номера) обеих чашек были совмещены.

7. Соедините половины болтами и затяните их. Момент затяжки 32-40 Нм (3,2-4,0 кгс).

8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98-137 Нм (10-14 кгс/м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

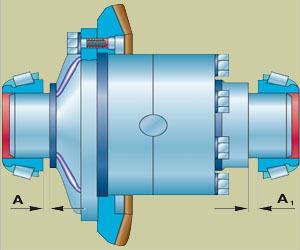

Рис. 10. Предварительная напpессовка внутренних колец подшипников дифференциала

1. Напрессуйте внутренние кольца подшипников (рис. 10) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5-4,0 мм.

Рис. 11. Пpикатка pоликов подшипников диффеpенциала

2. Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение (рис. 11). Затем болтами и гайками равномерно соедините крышку с картером.

технический разборка сборка задний мост

3. Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и А1 (рис. 12) между торцами внутренних колец подшипников и коробки сателлитов.

4. Подберите пакет прокладок толщиной, рассчитанной по формуле:

где: s толщина пакета прокладок, мм;

А и А1 — зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм;

0,1 — постоянная величина (для обеспечения предварительного натяга), мм.

5. Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Сборку и регулировку подшипников ведущей шестерни производите в следующем порядке:

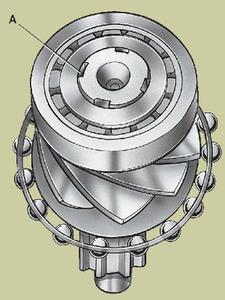

Рис. 14. Кеpнение тоpца хвостовика после напpессовки подшипника: А — место кеpнения

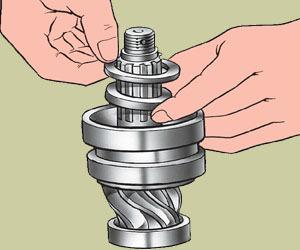

Рис. 15. Установка pаспоpной втулки и pегулиpовочных пpокладок пеpеднего подшипника ведущей шестеpни

1. Напрессуйте подшипники на ведущую шестерню. После напрессовки заднего опорного подшипника с цилиндрическими роликами раскерните торец хвостовика, на который он напрессован (рис. 14). Распорную втулку (рис. 15) и регулировочные прокладки переднего подшипника (двухрядного конического) ведущей шестерни располагайте между внутренними кольцами.

2. Установите регулировочное кольцо 5 (см. рис. 1) ведущей шестерни 9 (с 1991 г. не устанавливается).

1. Напрессуйте подшипники на ведущую шестерню. После напрессовки заднего опорного подшипника с цилиндрическими роликами раскерните торец хвостовика, на который он напрессован (рис. 14). Распорную втулку (рис. 15) и регулировочные прокладки переднего подшипника (двухрядного конического) ведущей шестерни располагайте между внутренними кольцами.

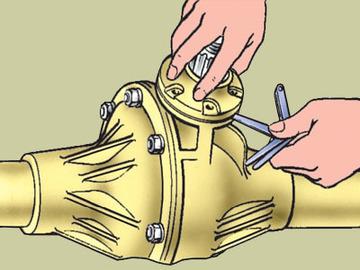

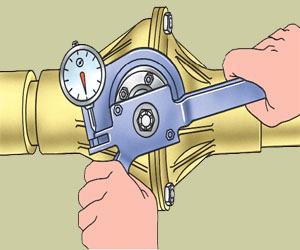

Рис. 16. Пpовеpка бокового зазоpа в зацеплении шестеpен главной пеpедачи

2. Установите регулировочное кольцо 5 (см. рис. 1) ведущей шестерни 9 (с 1991 г. не устанавливается).

3. Замерьте боковой зазор между зубьями ведущей и ведомой шестерен, который должен быть 0,2-0,6 мм. Замер производите на фланце ведущей шестерни на радиусе 40 мм (рис. 16).Боковой зазор регулируйте перестановкой прокладок 3 (см. рис. 1) с одной стороны коробки дифференциала на другую. Если снимаете прокладки со стороны ведомой шестерни, то зазор в зацеплении увеличивается, если же прибавляете, зазор уменьшается. Прокладки переставляйте, не изменяя их количества, так как это нарушит натяг подшипников дифференциала.

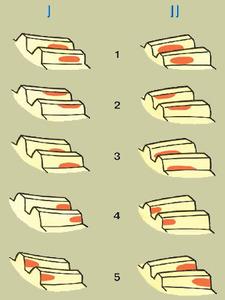

Рис. 17 Пятно контакта шестеpен главной пеpедачи:

I — стоpона пеpеднего хода; II — стоpона заднего хода; 1 — пpавильный контакт в зацеплении шестеpен пpи пpовеpке под небольшой нагpузкой; 2 — контакт на веpшине зуба (для испpавления следует ведущую шестеpню подвинуть к ведомой); 3 — контакт на коpне зуба (для испpавления следует ведущую шестеpню отодвинуть от ведомой); 4 — контакт на узком конце зуба (для испpавления следует отодвинуть ведомую шестеpню от ведущей); 5 — контакт на широком конце зуба (для исправления следует подвинуть ведомую шестерню к ведущей)

3. На мостах, имеющих регулировочное кольцо 5 (см. рис. 1), проверьте зацепление шестерен по пятну контакта. Для этого окрасьте зубья ведомой шестерни краской. Учитывайте, что очень жидкая краска растекается, а слишком густая не выжимается из промежутков между зубьями. Затем с помощью полуосей притормозите ведомую шестерню, а ведущую вращайте в обоих направлениях до тех пор, пока не обозначится четкое пятно контакта. На рис. 18 показаны типичные положения пятна контакта на зубьях ведомой шестерни и способы устранения неправильного контакта. Перемещение ведущей шестерни производите установкой регулировочного кольца 5 (см. рис. 1) другой толщины. Перемещение ведомой шестерни производите перестановкой прокладок 3 подшипников дифференциала.

Примечание. Указанную проверку зацепления шестерен производите и на мостах с бортовыми передачами.

Сборка заднего моста

Сборку заднего моста производите после регулировки зацепления шестерен в следующем порядке:

1. Установите пакет прокладок между торцом крышки переднего подшипника ведущей шестерни и картером. Толщина пакета должна быть в 1,3 раза больше зазора (рис. 19) между торцами крышки и картера. При необходимости толщину пакета увеличьте в 1,4 раза.

2. Установите крышку переднего подшипника ведущей шестерни с манжетой в сборе и закрепите болтами.

3. Установите фланец и шайбу. Затяните гайку 7 (см. рис. 1) до отказа так, чтобы прорези в ней совпали с отверстиями в хвостовике шестерни и зашплинтуйте. Момент затяжки 167-206 Нм (17-21 кгс/м). Не отворачивайте гайку для совпадения паза и отверстия под шплинт.

4. Установите дифференциал с ведомой шестерней и подшипниками в сборе в картер моста.

5. Установите прокладку между картером и крышкой.

6. Установите крышку картера так, чтобы обе подушки рессор находились в верхней части моста. Соедините крышку и картер с помощью болтов и гаек.

7. Проворачивая ведущую шестерню, проверьте отсутствие заедания или задеваний в собранном мосту. После сборки моста проверьте его нагревание во время движения автомобиля. Если картер сильно нагревается (свыше 90°С), проверьте правильность регулировки подшипников.

Как выявить неисправности и провести ремонт переднего моста УАЗ

УАЗ — распространенная машина на российских дорогах. Особенности ее конструкции позволяют без проблем передвигаться на асфальтированных участках, а также по бездорожью. Ремонт переднего моста УАЗ невозможен без знания схемы колесного редуктора, устройство которого похоже на аналогичную деталь заднего моста. Ключевое отличие — особенность крепления и установки главной шестерни, конструктивные параметры шарикового подшипника, расположенного в специальном отсеке-стакане.

Устройство и характеристики

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

  1. Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
  2. Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
  3. Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
  4. Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
  5. Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
  6. Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Старые модели автомобилей УАЗ отличались наличием ступиц с барабанными тормозными установками.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

Читать еще:  Ваз 2109 расход топлива

Чем отличается военный мост УАЗ от гражданского

Военный мост, в отличие от гражданского переднего моста Спайсер, оснащен бортовыми редукторами. Эта конструктивная особенность вызвала следующие отличия военных моделей:

  1. Редукторные мосты расположены на 4 см выше колес. Такая разница способствует увеличению клиренса транспорта — расстоянию между опорной поверхностью и нижней частью моста.
  2. Главная пара отличается меньшими габаритами, малым числом зубьев большого размера, что повышает надежность конструкции. Весит установка больше.
  3. Передаточное число — 5,38 (тяговое, но не скоростное).
  4. Длина заднего карданного вала на 1 см короче.

Преимущества военных мостов модели:

  • увеличенный на 8 см клиренс;
  • высокий крутящий момент, позволяющий транспортировать тяжелые предметы, осуществлять буксировку и передвижение на малых оборотах по сложному рельефу;
  • равномерно распределенная между основной и бортовой передачами нагрузка;
  • большая величина зубьев повышает надежность;
  • дифференциал повышенного трения для езды по бездорожью.

Военная конструкция УАЗ продумывалась для сопровождения танковых колоний, что указывает на мощь и надежность конструкции.

Как включить передний мост на УАЗ

Включение переднего механизма может потребоваться при необходимости свернуть с асфальтированного дорожного полотна на проселочную дорогу или рельеф с ухабами и грязью. В новых условиях задний привод не справится с трудностями. Включенный передний привод — средство решения возникшей проблемы.

Последовательность запуска в работу системы:

  1. Остановить машину и проконтролировать функционирование муфты быстрого запуска передних колес. Она включается поворотом колес по часовой стрелке до упора.
  2. Перевести крайний с права рычаг вперед для перехода передних колес в статус ведущих. Теперь их вращение будет равноценно задним.

Если в процессе езды состояние дороги ухудшается, продолжать движение становится все сложнее, двигатель глохнет, необходимо остановить транспорт и подключить пониженную передачу. Для этого потребуется перевести средний рычаг назад. На пониженной передаче доступны все 4 скорости, а вождение снова становится легким и ровным.

После преодоления бездорожья сразу лучше поставить средний рычаг в исходное положение, перевести раздаточную коробку передач на повышенный уровень. На шоссе рекомендуется останавливать передний привод и муфты быстрого включения для экономии топлива на 2 л. Мероприятия способствуют снижению уровня шума во время вождения.

Неисправности и ремонтные работы

Часто встречающиеся неисправности переднего моста УАЗ и возможный ремонт:

  1. Протечка смазочных жидкостей. Проверить трубки и соединяющие элементы на наличие механических повреждений — манжеты и фланец на функциональность, емкость с маслом на оптимальный уровень жидкости.
  2. Высокий износ крепежных деталей.
  3. Дефекты подшипников, вызванные использованием автозаводом материала низкого качества.
  4. Поломка зубьев полуосей. Регулировка не поможет, необходимо заменить детали.
  5. Механические дефекты балки.
  6. Износ элементов. Ситуация решается заменой на новые запчасти.
  7. Плохое сцепление подшипников и основных шестерен указывает на необходимость регулировки натяжения.

Ремонт мостов начинают после диагностики и поиска причины проблем в функционировании механизма, которые отличаются разнообразием:

  • неисправны комплектующие трансмиссии заднеприводного автомобиля из-за регулярного передвижения по сложному рельефу;
  • использование расходных и смазочных материалов неподходящего качества;
  • отсутствие контроля давления в шинах может привести к поломкам вала и подшипников.

Чаще всего автовладельцы сталкиваются с нарушением осевого пространства шкворней, их выбивает из необходимого положения. Для диагностики необходимо домкратом приподнять переднюю часть транспорта и подвигать колесо в вертикальной плоскости. Наличие осевого люфта говорит о необходимости настройки зазора шкворней.

Как отрегулировать мосты

Отрегулировать мосты УАЗ можно самостоятельно. Для этого потребуется ряд инструментов и хорошее знание механизма. Доступ к необходимым деталям и агрегатам возможен после демонтажа конструкции и разъединения частей картера. Первым признаком необходимости настройки редуктора служат сильный шум и сбои в работе детали. Подобные работы требуются после диагностики состояния мостов. Регулировка включает в себя ряд мероприятий.

На первых стадиях ремонтных работ обеспечьте свободное отворачивание гаек тормозных элементов. Из инструментов потребуется разрезной ключ, тормозная жидкость и смесь WD-40. Проводится демонтаж моста следующим образом:

  • снять крепежные элементы между фланцем ведущей шестерни и карданного вала;
  • закрепить вал в стороне;
  • установить переднюю часть транспорта на домкраты, добившись поднятия колес над поверхностью;
  • дополнительно поставить страхующие опоры;
  • удалить гайку между тормозной трубкой и шлангом и закрыть отверстие пробкой во избежание больших потерь жидкости;
  • после снятия нижних крепежных элементов и перемещения амортизаторов с оси мост опустится;
  • убрать гайки стремянок и выкатить мост (без колес он весит более 100 кг).

Для регулировочных и ремонтных работ снова потребуется разрезной ключ, уголок из металла со штырями, универсальный съемник, емкость с тормозной жидкостью, трансмиссионное масло (если не хотите заливать старое), комплект прокладок подшипников для регулировки ведомой шестерни и микрометр. Подготовительные работы:

  • снять 10 болтов, соединяющих полуоси со ступицами;
  • убрать полуось из картера;
  • вывернуть крепежные элементы тормозных трубок;
  • снять тройник с кронштейна;
  • удалить соединяющие элементы между частями картера, сохранив прокладку;
  • вынуть корпус дифференциала и ведомую шестерню, наружные кольца.

Главная опора ведущей шестерни, определяющая надежность моста, — роликовый конический подшипник, расположенный в передней части, состоящий из 2 рядов. Аналогичная деталь на противоположной стороне выполняет вспомогательную функцию.
Для ремонта потребуется удалить правую ведущую шестерню, вывернув болты.

Все разобранные комплектующие стоит осмотреть на износ, заменить при необходимости. Регулировочные прокладки расположены посередине внутренних колец подшипника. Их толщина измеряется микрометром, деталь с наименьшим значением удаляется для создания преднатяга в подшипнике. Отрегулируйте деталь, пока динамометр не покажет сопротивление не более 3,5 кгс. В противном случае потребуется убрать еще одну прокладку. Тугое проворачивание свидетельствует о необходимости увеличения толщины пакета прокладок. После определения нужного значения можно собрать узел обратно.

Следующий шаг — регулировка подшипников дифференциала:

  • запрессовать наружные и внутренние кольца;
  • монтировать в картер дифференциал с главной шестерней;
  • установить прокладку;
  • разъединить части картера;
  • вынуть дифференциал, проконтролировать величину зазора дифференциала и колец подшипника;
  • установить в правую часть картера механизм главной шестерни;
  • монтировать ведущий вал;
  • стянуть половины картера, соблюдая необходимую величину зазора, регулируя ее при необходимости картонными прокладками.

После всех работ необходимо собрать мост обратно и установить его на машину. Параллельно можно смазать детали и заменить износившиеся крепежные элементы.

Как снять хвостовик

Отремонтировать, заменить и отрегулировать хвостовик возможно лишь после его снятия. Для этого необходимо в начале работ проконтролировать люфт. Затем потребуется выполнить следующие операции:

  1. Поворот по часовой стрелке кардана до упора. В этом месте сделайте отметку на корпусе конструкции.
  2. Поворот кардана в противоположном направлении до упора. Сделайте вторую отметку.
  3. Контроль между обозначенными позициями предельно допустимого расстояния — 11 мм.
  4. Удаления фланца кардана, подтяжка гаек.
  5. Проверка люфта. Демонтаж переднего моста.
  6. Снятие гайки и хвостовика.
  7. Удаление масляной жидкости.

После этого можно демонтировать колеса и рулевые элементы управления.

Как укоротить мост

Перед тем как укоротить мосты, необходимо вынуть полуоси. Потребуется выполнить следующие манипуляции:

  • разрезать чулок;
  • подобрать подходящую по диаметру трубу и установить ее внутри;
  • сварочные работы;
  • отрезать полуось;
  • на токарном станке прорезать отверстие и монтировать в него полуось;
  • полученную конструкцию с 2 сторон сварить, удалить лишние части.

Таким способом можно сделать мост для колеи 80 см.

Замена подшипника и сальника хвостовика

Замена подшипника хвостовика переднего моста и сальника включает в себя следующие мероприятия:

  1. Демонтаж старых деталей (подшипников и сальника).
  2. Замена изношенной втулки для предотвращения повреждения новых комплектующих.
  3. Установка новых частей, фланца и крепежных элементов.

Затяжку гаек во время работы необходимо контролировать динамометром для создания необходимого сопротивления. Для новых подшипников преднатяг больше, чем для бывших в эксплуатации деталей. По завершении работ необходимо установить полуоси и кардан, долить масло.

Как перебрать задний мост

Для ремонтных работ и замены износившихся деталей потребуется перебрать конструкцию. Последовательность действий:

  1. Разборка заднего моста УАЗ начинается со снятия крепежных элементов шайбы, хвостовика и фланца.
  2. Демонтаж крышки подшипника.
  3. Отсоединение дополнительной шестерни, удаление дифференциала.
  4. Работа с коробкой сателлитов: все комплектующие необходимо достать и осмотреть на износ.
  5. Снимаем задний мост.
  6. Когда все разобрано, диагностировать комплектующие на наличие механических повреждений и необходимости смазки.
  7. Замена старых деталей на новые элементы.

Сбор конструкции происходит в обратной последовательности.

Увеличение срока эксплуатации конструкции

Существует несколько способов увеличить период службы конструкции УАЗ. Наличие у автомобиля переднего моста предъявляет к эксплуатации особые требования. Если контролировать и в нужный момент отключать ступицы полуосей и колес, это поможет повысить ресурс деталей механизма при выключенном переднем приводе. Для предотвращения механического повреждения комплектующих привода включают после муфт. После перехода с бездорожья на шоссе следует сразу переключиться на задний привод. Другая причина, способствующая быстрому износу резины, — постоянно работающие муфты.

Техническое обслуживание машины должно отвечать ряду требований:

  1. Периодичность.
  2. Регулярная проверка главных узлов и механизмов.
  3. Своевременная замена изношенных деталей.
  4. Контроль уровня масла и иных жидкостей.
  5. Проверка и регулировка ступичных подшипников.
  6. Контроль функциональности компонентов осевого зазора главной шестерни.
  7. Использование качественных расходных материалов и смесей.

Регулярность в техническом обслуживании, бережная эксплуатация и следование рекомендациям производителя — залог долгой и надежной работы транспорта.

Ссылка на основную публикацию
Adblock
detector
